CNC1880牛头火花机
发布时间:2020-01-04浏览次数:675
  • CNC1880
  • CNC2110
  • CNC3000

双头火花机机械特点:

● 主机采用有限元技术分析,优良的强韧铸铁,结构加强筋的科学合理布局,使得床身、立柱获得了高刚性和较小的热变形,从而使得机床实现了高精度、高速度的加工性能;

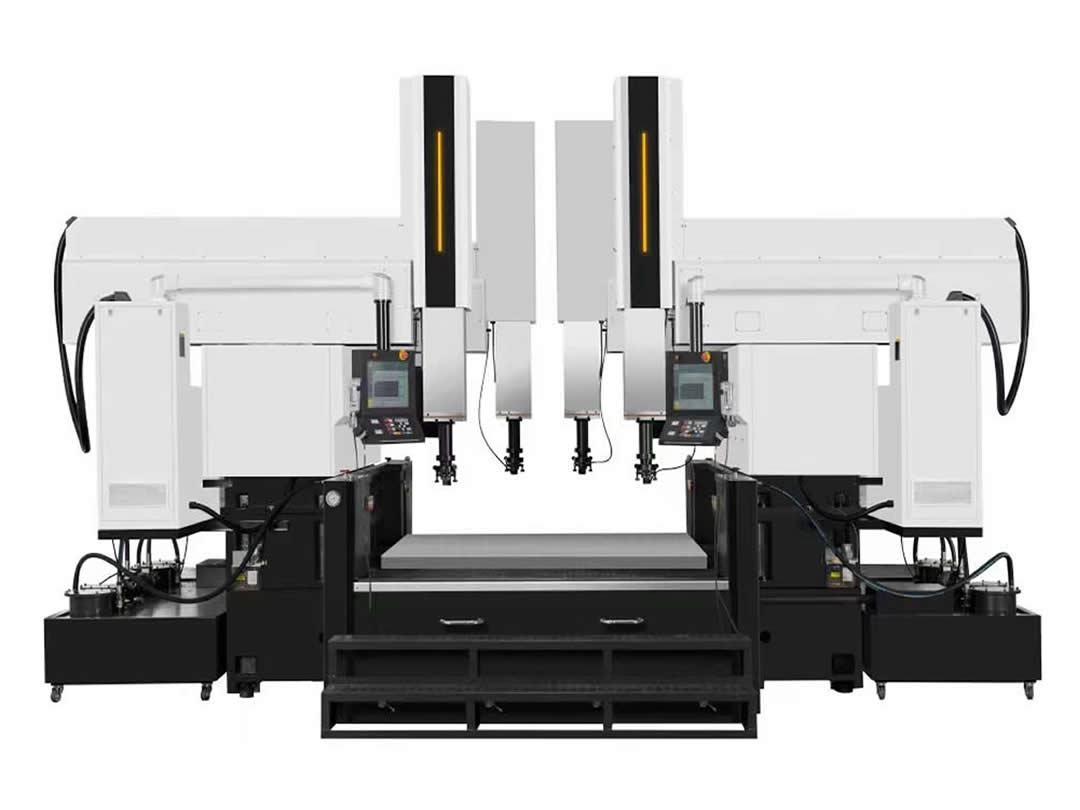

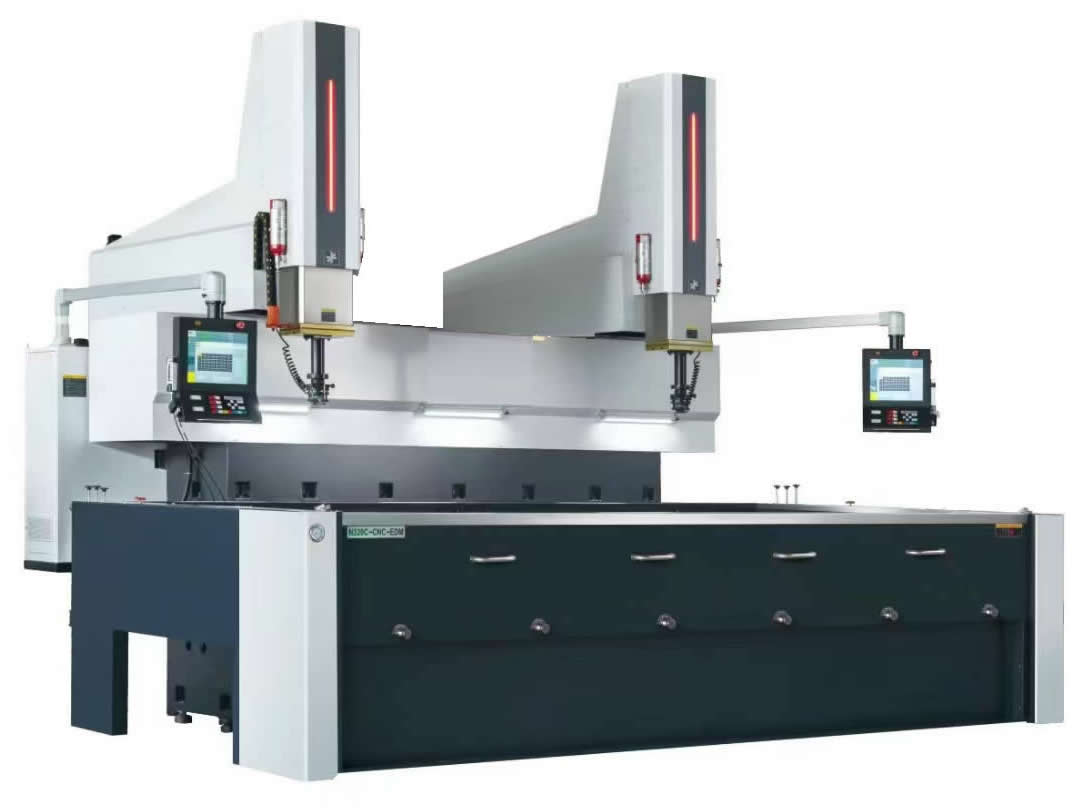

● 双头机结构为双牛头式,两个立柱对称布置在床身两侧,每个立柱上安装一个独立的主轴头(Z轴)。结构刚性好,热对称性好,两个主轴间无机械耦合干扰。卓越的整体刚性和稳定性,有效抵抗加工力,保证双头加工的长期精度一致性。

● 双立柱主轴设计,每个主轴拥有独立的运动控制系统和放电电源,能够同时、独立且精确地控制两个主轴的所有运动轴和放电过程,可实现最灵活的加工。

● 采用固定工作台的形式,承重能力大,不会因工作台面荷重而影响加工精度,更适合大、中型模具的加工;

● 工作液槽采用向下拉的手控门设计,节省操作空间,集中润滑系统设计,有利于机床的维护和保养;

● 采用自动供油系统,可自行设定供油量及供油间隔,保证其运动顺畅。


CNC系统主要功能

● 全新的电火花数控系统搭载了Windows7嵌入式操作系统,多轴联动功能(可支持六轴联动选配);

● 专家系统,配有强大的加工工艺数据库,自动生成各种不同型腔加工工艺模块,可根据不同材质的加工要求选择应用。能进行电极和工件材料的组合加工;铜/钢、石墨钢、铜/铝合金、石墨/铝合金、银钨/钢、铜钨/钢、银钨/硬质合金、铜钨/硬质合金、铜/锌合金、石墨/锌合金、铜/铜合金;
●  硬质合金专用回路、高速石墨加工回路、镜面加工回路、超高精加工回路、梨皮面加工回路(选配)等;
● 摇动功能:自由摇动,加工到底侧摇,象限摇动,锁定指定轴摇动,自定义象限区域摇动;
● 超精PIKA加工电路镜面加工功能:精细的电流控制电路,具有更好的大面积超精加工性能,同时具有出色的清角性能;
●  实现大面积高光洁度、小面积超精PIKA镜面加工电路:AI数控电源搭载PIKA加工电路,可实现Ra值优于0.1μm的均一性镜面加工;
● 高精度高效率低损耗:实现机床加工的高精度(重复定位精度≤5μm)、高效率(≥530mm/min)、低电极损耗率(≤0.1%);
● 自动加工功能:输入电极和工件的材料、加工面积、电极的收缩率、所需的表面光洁度等。然后,控制系统根据专家数据库自动计算从粗加工到精加工的加工参数;
● 自动定位功能:端面定位、中心定位、拐角定位、内孔定位、随机三点定位、出料位置自主定位等;
● 具有电极消耗自动补正能力,在多孔加工时,可预设电级损耗量。计算机将自动补偿深度,使每孔深度一致;
● 机械原点自动归零功能,加工中途停电时,计算机可自动找机械原点;
● CNC指令,标准G代码,ISO代码;
● 断电复位,错误信息提示功能;
● 可做二轴六向侧放,多孔加工、圆、方扩孔、45度清角加工,任意角度放射扩孔、平面扩孔、三轴螺旋加工;

● 安全控制功能:过载保护、代码语法检测、油位控制、油温控制、自动灭火器。


主要技术参数

项目

说明

工作台尺寸

2000*1000 mm

XYZ行程

2*1200*800*600mm双头

1950*800*600mm单头

加工液槽内部尺寸

3500*1800*650mm

承重最大电极重量

450kg

工作台承重量

6500kg

机床重量

15000kg

机床外形尺寸

3890*4400*3590mm

电极板至工作台面距离(最小/最大)

650/1250 mm

定位精度

0.008mm

重复定位精度

≤±0.004mm

油槽开闭方式

下拉

工作液箱容积

4900L

电源柜类型

悬臂版

显示

液晶屏/ TFT-LCD显示方式

操作系统

Windows

系统语言

中、英

输入方式

触摸屏、键盘、U盘、局域网

最小驱动单位

0.001mm

控制轴数

三轴三联动

总输入功率

9KVA单头),2*9KVA双头),

输入电源

3-380V 50Hz

最大加工电流

50A

最佳表面粗糙度

≤0.2um

最小电极损耗

0.1%

最高生产率

≥530mm³/min
