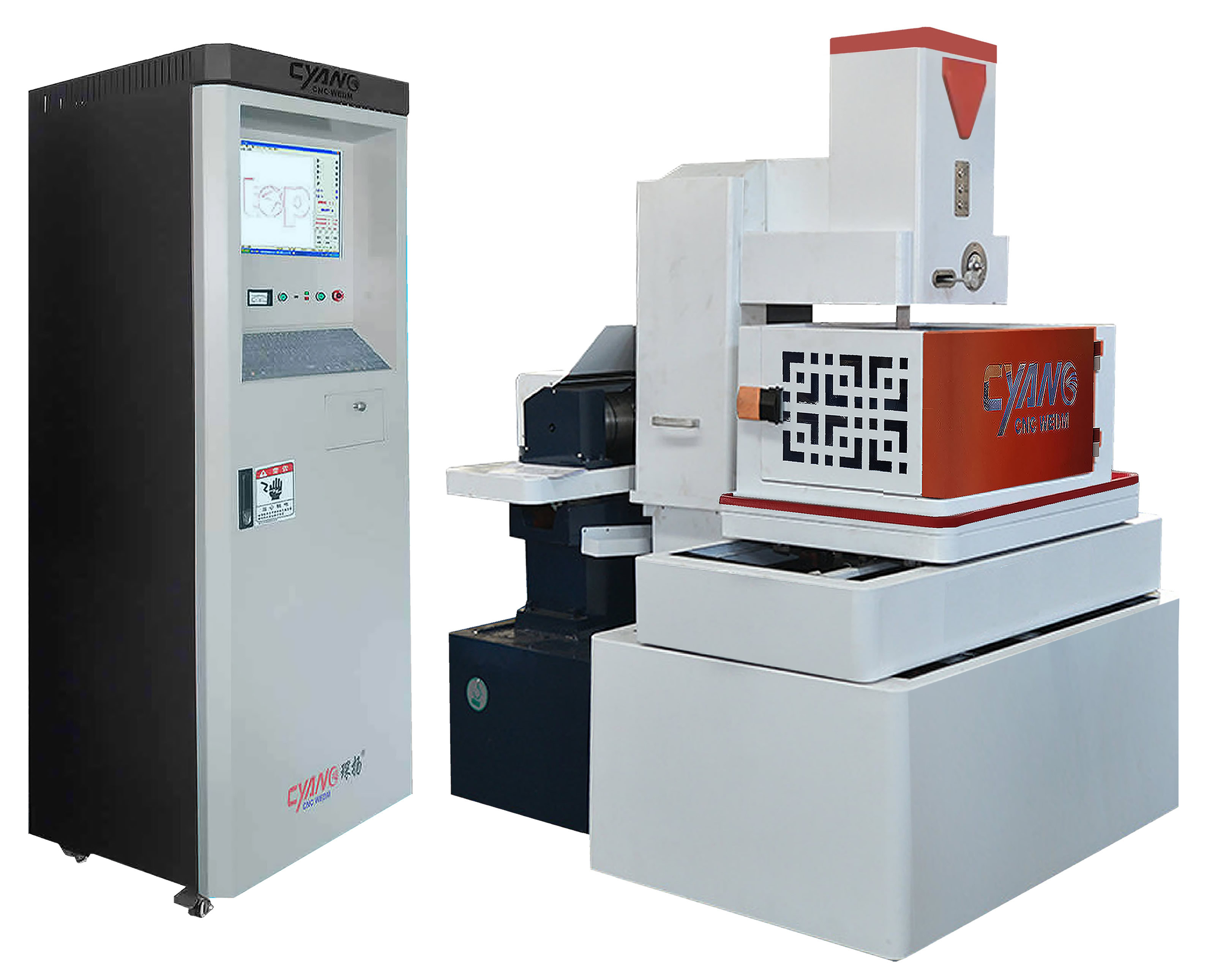

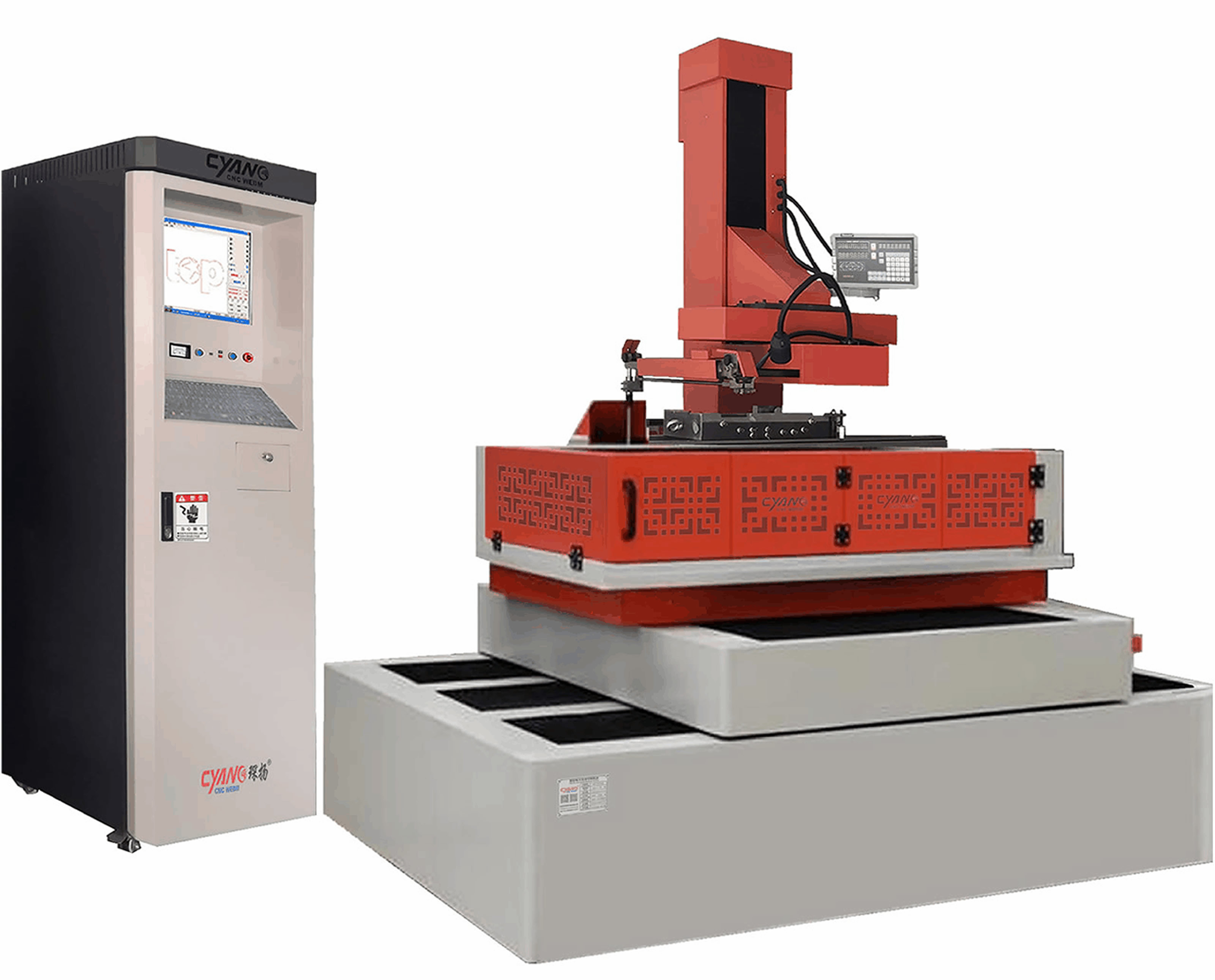

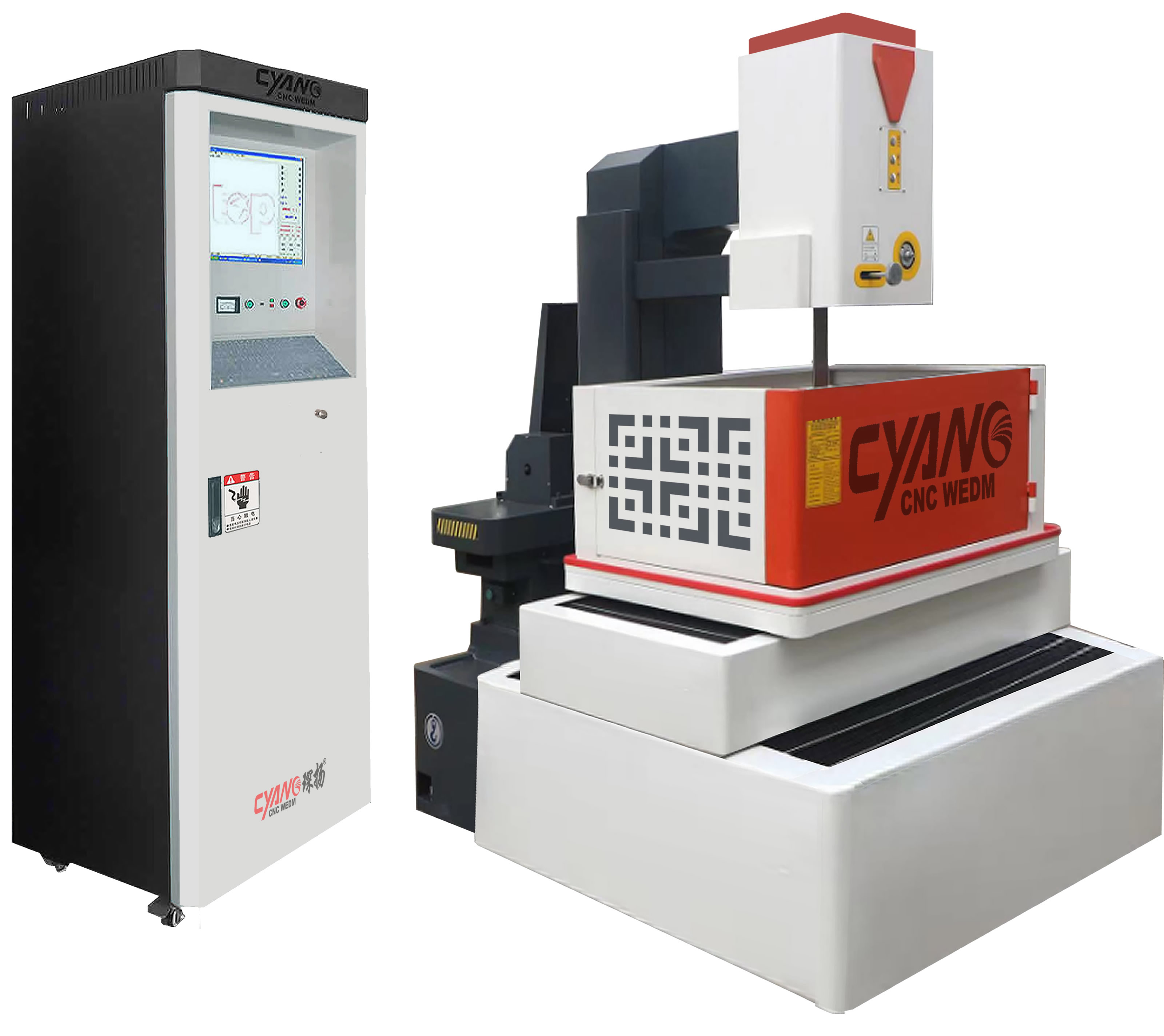

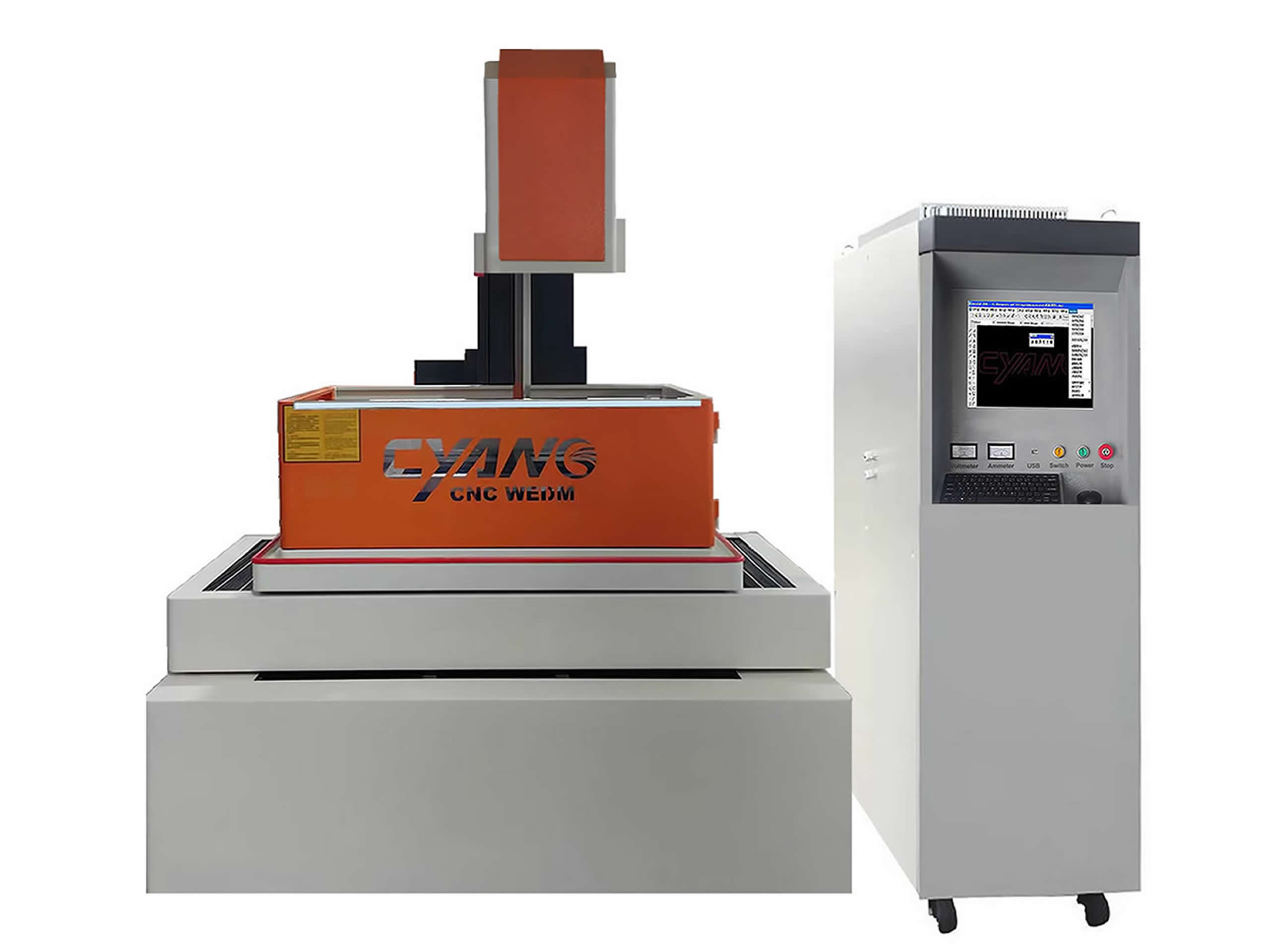

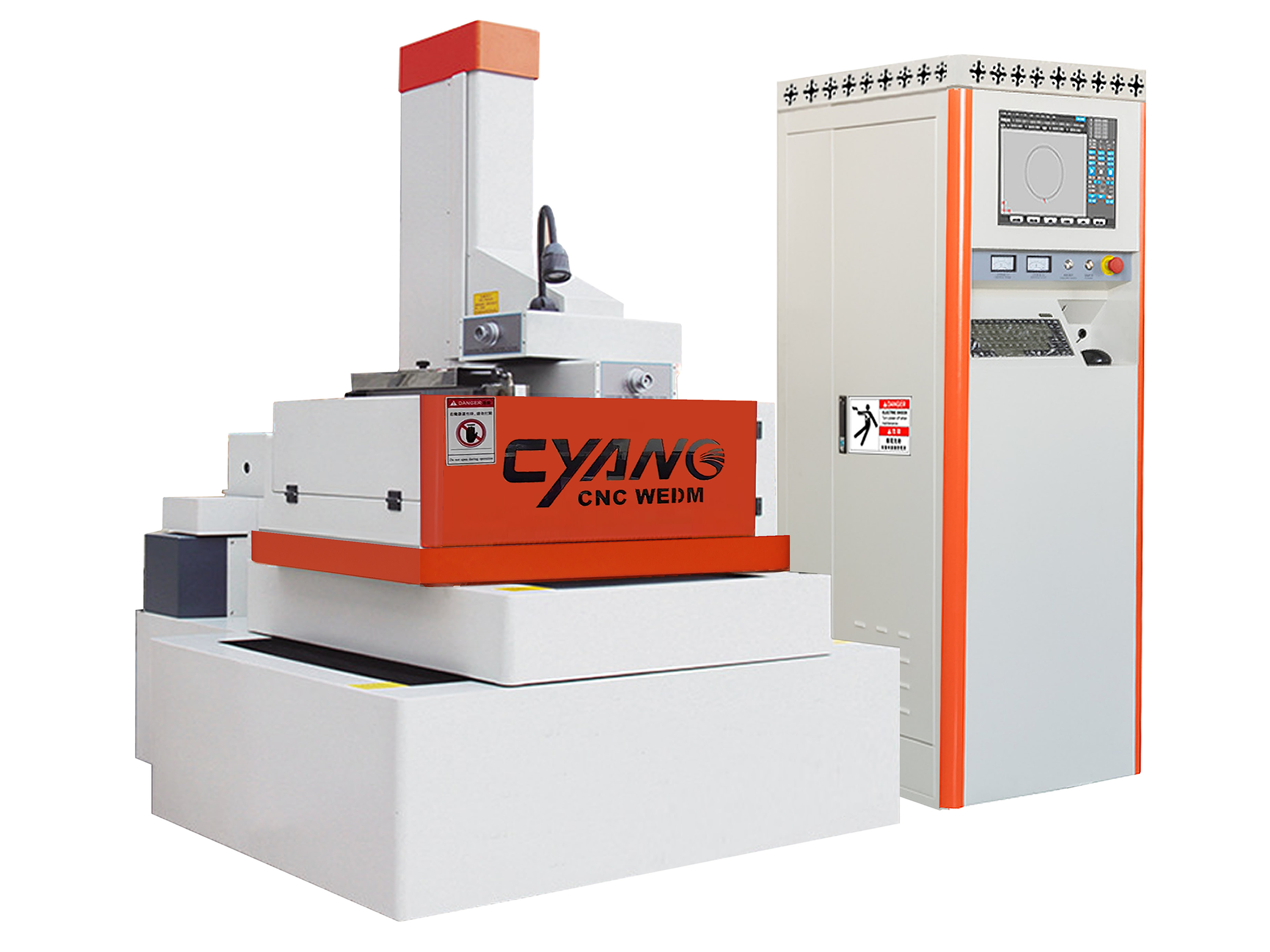

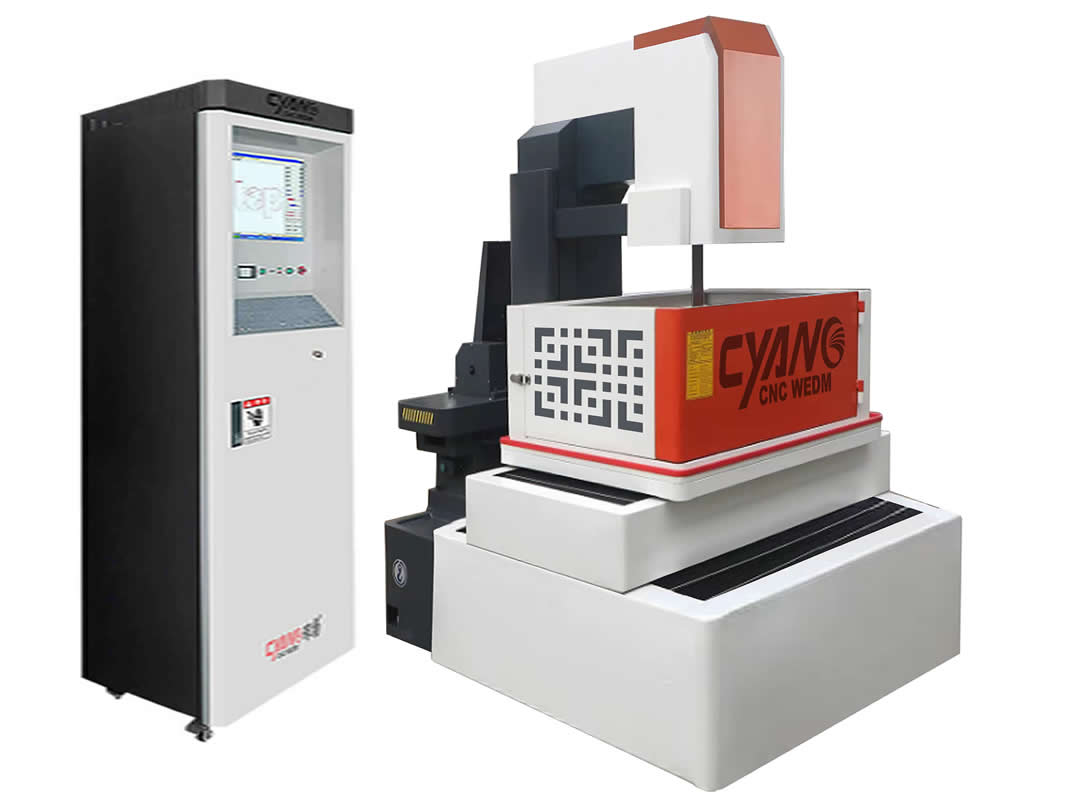

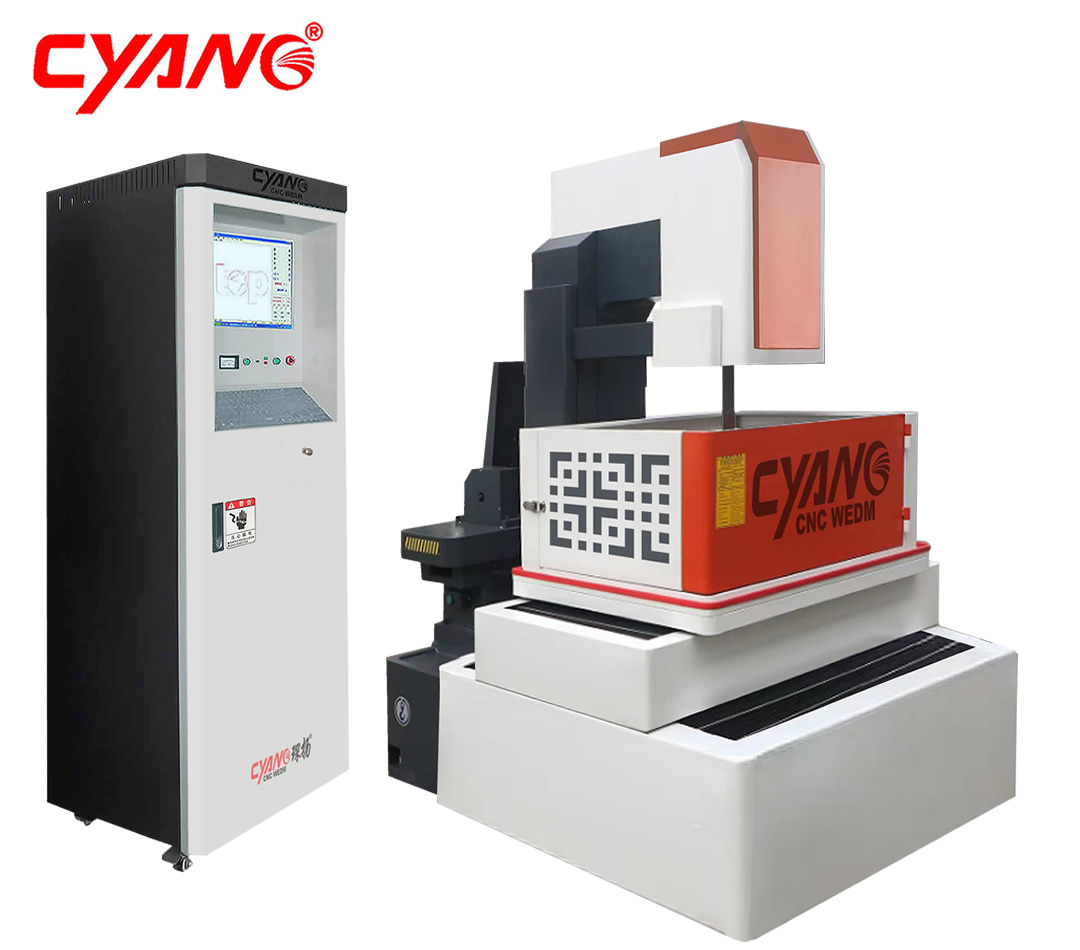

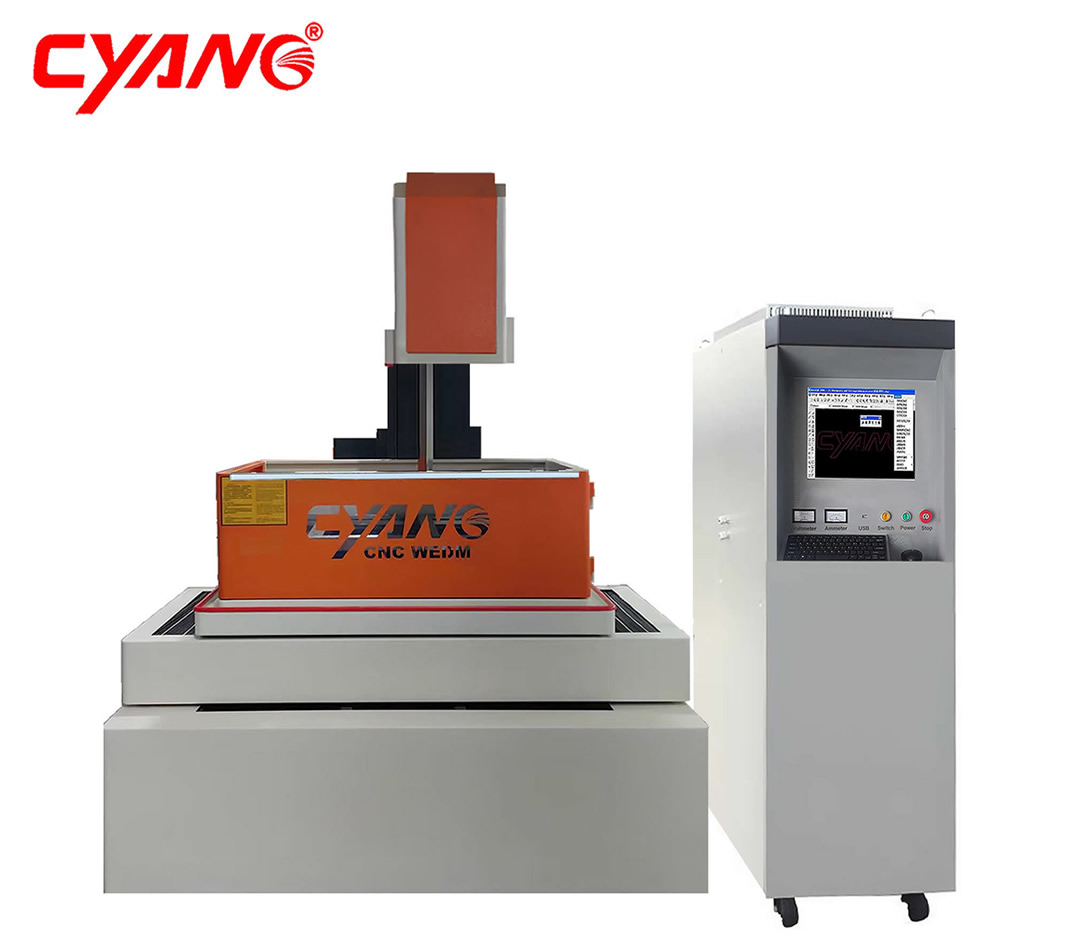

精密伺服中走丝
发布时间:2020-02-26浏览次数:1491
  • 430AC
  • 540AC
  • 540D

主要特色

四轴交流伺服电机结合四轴台湾精密滚珠丝杠及直线导轨,实现零点位置设定及螺距补偿闭环控制,控制性能更为可靠,切割速度和移动速度更快(5000mm/min,),大大缩短了孔距间移动时间,带来前所未有的工作效率和精度保证;

Windows平台,AutoCAD绘图软件,实现了CAD/CAM一体化。软体具有强大的代码编辑功能,支持多行剪切、复制、粘贴,并具有撤销、重做等人性化设计。软件使用简单,熟悉AutoCAD的使用者无需额外学习、便能在很短时间内就可以使用它编程,使其所掌握的AutoCAD知识和技能得以充分发挥和利用,扩大了线切割使用对象。开创中走丝线切割易用时代!

Windows 放电智能人机交互系统, 强大的工艺参数库,还可实时修改放电参数,放电时无需暂停即可修改参数。  实时智能控制高频脉冲电源,采用3ns超高速大规模可编程FPGA器件作为实时处理控制核心器件,数字化双DSP控制,以及有源PFC、软开关技术,可根据实时加工自动切换高速或精细放电。大限度地防止钼丝的烧伤或烧断,有效降低钼丝的损耗。以达到在保持使放电效率更高、速度更快的前提下,提高表面质量。

超群的加工性能(效率、粗糙度、精度三大指标)

     最大效率突破 300mm²/min

  最佳表面粗糙度低于 Ra0.65μm

  最高加工精度 ±4μm

主要用途

机床具有高效率、高精度、高光洁度等特点,适合冷冲压模、塑料挤压模、滚齿刀、精密及形状复杂的零件 (包括大锥度、等锥、不等锥、上下异形等复杂面)等加工,如塑钢门窗异形材成型模具,铝合金门窗异形成型模具、汽车零部件、电视机、洗衣机等家用电器外壳塑成模具及大载荷和大厚度大型模具及复杂形零件、 微小窄缝的零件加工。是高铁、汽车、造船、航空航天、冶金矿山、机床制造、电子仪器仪表、钟表、珠 宝、无人机、自动化机械、模具制造、军工等行业部门企业提高精密加工的高效设备,也是大、中批量零件加工的理想设备。

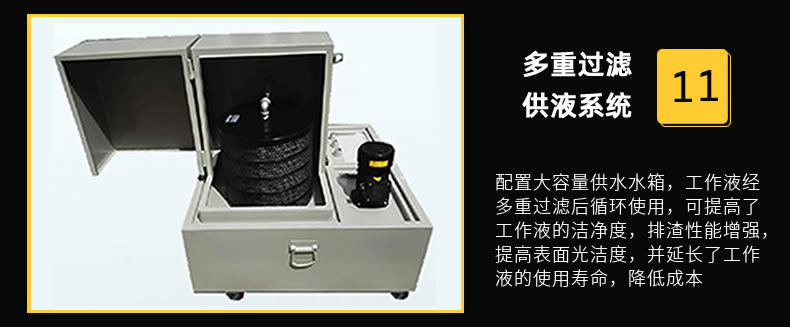

机械特点

● 床身是采用高强度蜂巢式铸件设计成型的基座,为机床的承重部件,配合最佳的C型支柱設計來承載锥度机构,降低铸件应力所造成的变形,以达到高精密的基本要素。
● 加强“C”型线架(慢走丝结构线架),Z轴升降式导丝模实现贴面加工,有效防止钼丝抖动,避免了切割表面线痕
● 灰口铸铁HT250 以上,两次高温退火及时效处理,确保机械精度的恒久不变。
● 运丝筒采用轻型钢质材料表面镀铬,耐磨抗腐蚀,平稳度高、配置变频器控制往复旋转,提高加工精度、光洁度,减少断丝。
● XYUVZ轴及运丝运动导轨采用台湾上银直线导轨,保证了机床的快速响应度和定位精度。
● 运动丝杆采用台湾上银C2级高精度滚珠丝杆,提高了机床的定位和重复定位精度。
● 工作台驱动电机采用反应灵敏的日本安川品牌交流伺服马达闭环控制,提供切割的精度保证。
● 硬件极限开关保护,软件极限保护。
● 折叠式水槽门结构,左右开启,便于装夹工件和穿丝操作。
● 全自动电磁润滑泵润滑运动丝杠及线轨,提高机床使用寿命。

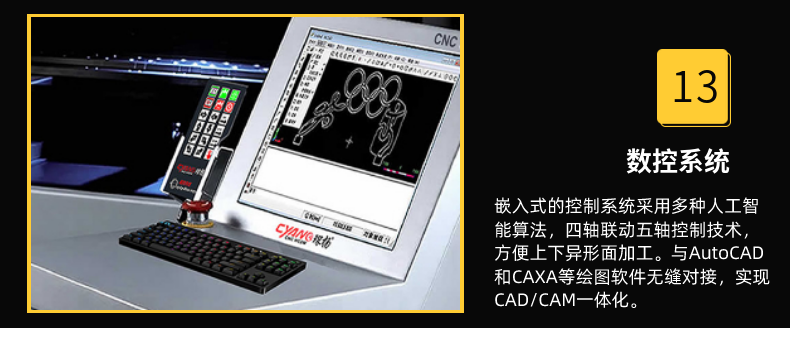

数控系统功能:

● 坐标系:增量坐标(相对坐标);
● 图形坐标变换、缩放、旋转功能,图形跟踪显示功能;
● 直线、圆弧插补功能;
● 斜度加工功能;
● 上下异面加工功能;
● 短路、断丝处理功能;
● 停电记忆功能,加工结束自动停机功能;
● 自动对端面、对中心功能;
● 自动加过渡圆弧功能(任意,拐角功能);
● 反向加工功能;
● 菜单技术、自动编程功能;
● 数据传输;
● 多刀切割功能;

●   脉冲电源的控制参数直接由软件来控制改善了脉冲电源输出的抗干扰能力从而提高了加工工件的粗糙度降低了钼丝的损耗可选择多种脉冲电源波形适合各种加工情形,提高了切割高工件的能力;

●   简化了控制面板上的操作按钮,将大量的按扭功能直接由软件控制来实现;

主要技术参数

项目

参数

机床型号

MS-430AC

MS-540AC

MS-650AC

MS-860AC

MS-1080AC

XYZ轴行程

400×320×300mm

500×400×300mm

600×500×400mm

800×600×400mm

1000×800×400mm

工作台面尺寸(长×宽)

760×580mm

820×620mm

1020×680mm

121880mm

140980mm

工作台液槽尺寸(长××高)

920×680×400mm

1010×740×400mm

120820×400mm

1350×930×400mm

1601100×400mm

最大切割厚度

300mm

300/400mm

400mm

400mm

400mm

最大工件重量

400kg

500kg

650kg

1000kg

1500kg

UV轴行程

70×70mm

加工锥度角(角度/厚度)

6~12 degree / 80mm

电极丝速度

1.18-11.18m/s

使用钼丝线径

Dia.0.160.22mm

电极丝恒张力

10-30N

工作台定位精度

±0.008mm(ISO14137-2015,JB-T 11999.1-2014)

重复定位精度

±0.004mm(ISO14137-2015,JB-T 11999.1-2014)

最大切割

≥300mm²/min

最佳表面光洁度

Ra≤0.65μm

加工精度

直身±0.005mmJB-T 11999.1-2014锥度±0.015mmJB-T 11999.1-2014

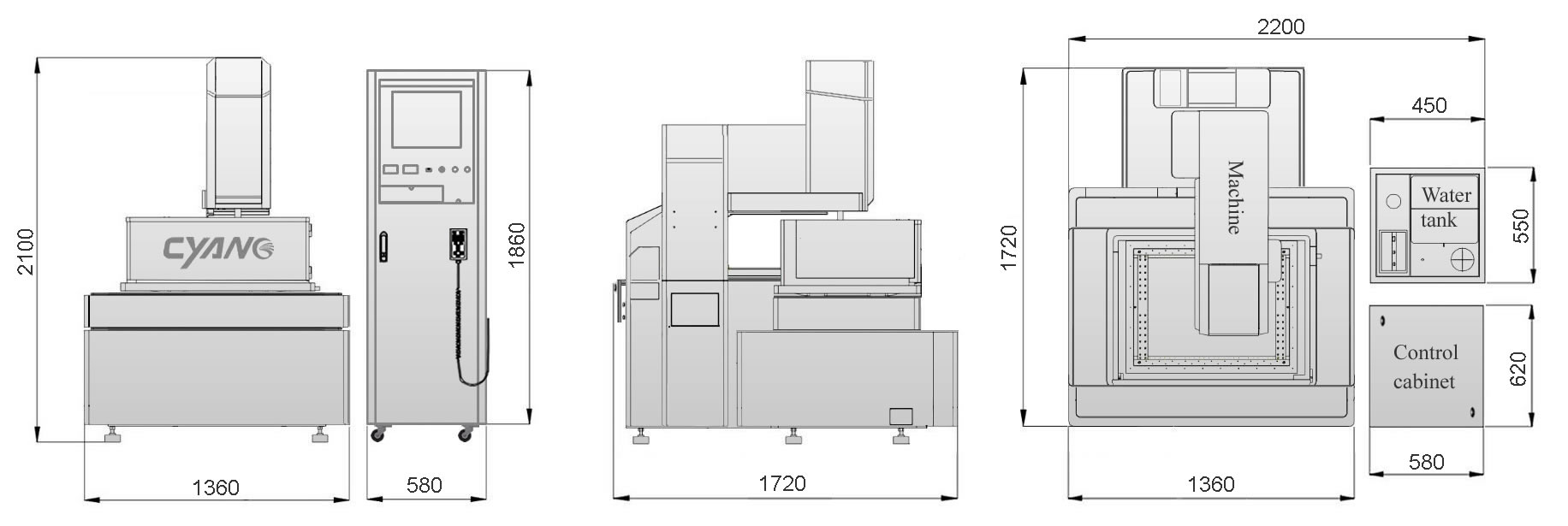

机器外观尺寸

1650×1250×2100mm

1700×1400×2100mm

2050×1680×2100mm

2200×1800×2200mm

2500×2000×2200mm

机器总重量(约)

1450Kg

1650Kg

1900Kg

2650Kg

3500Kg
