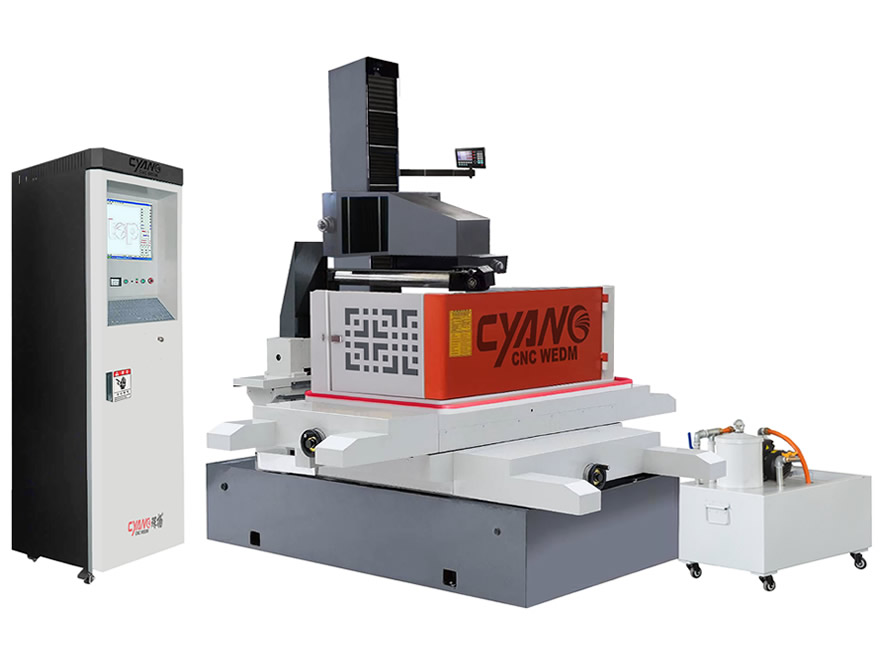

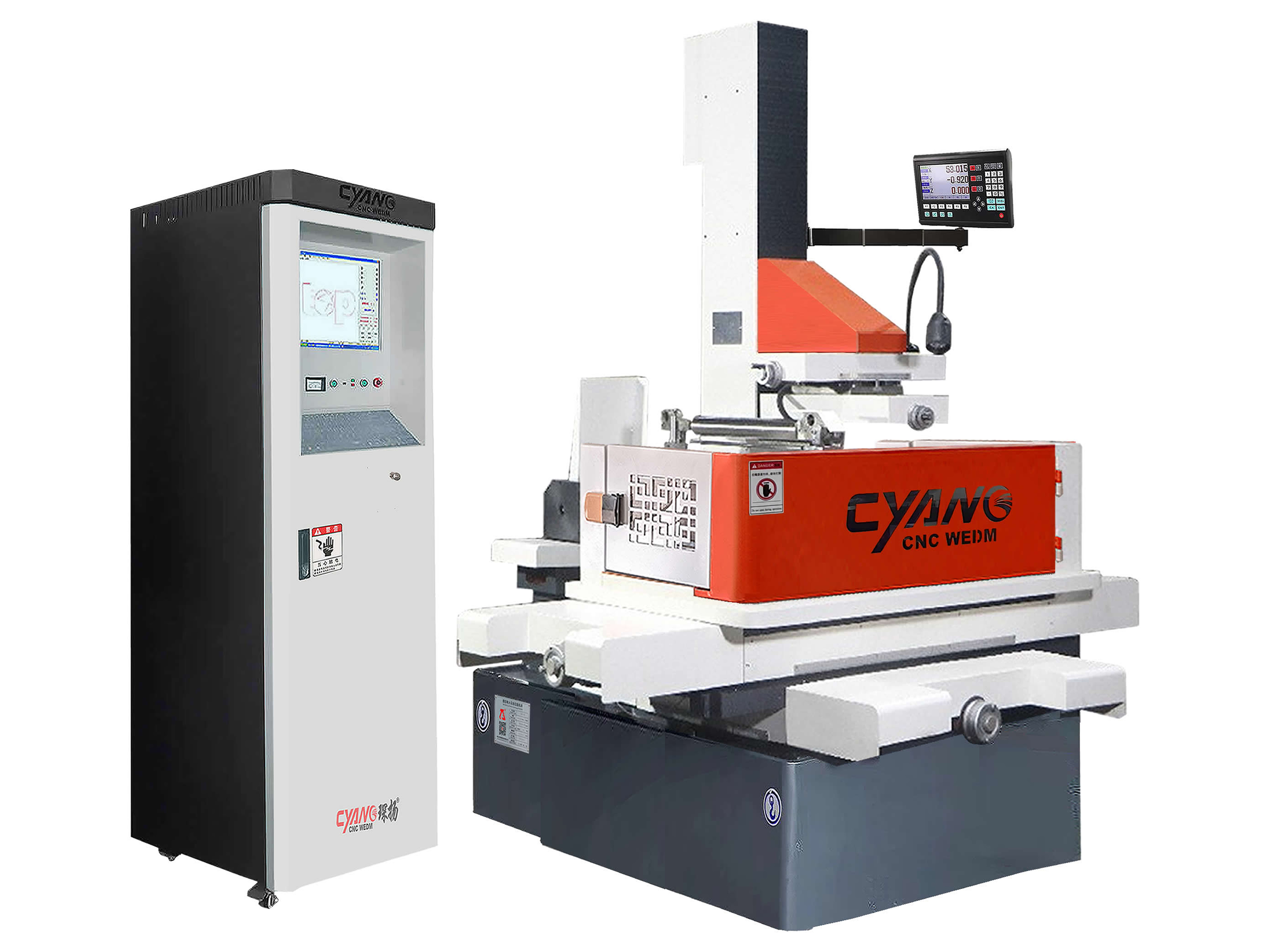

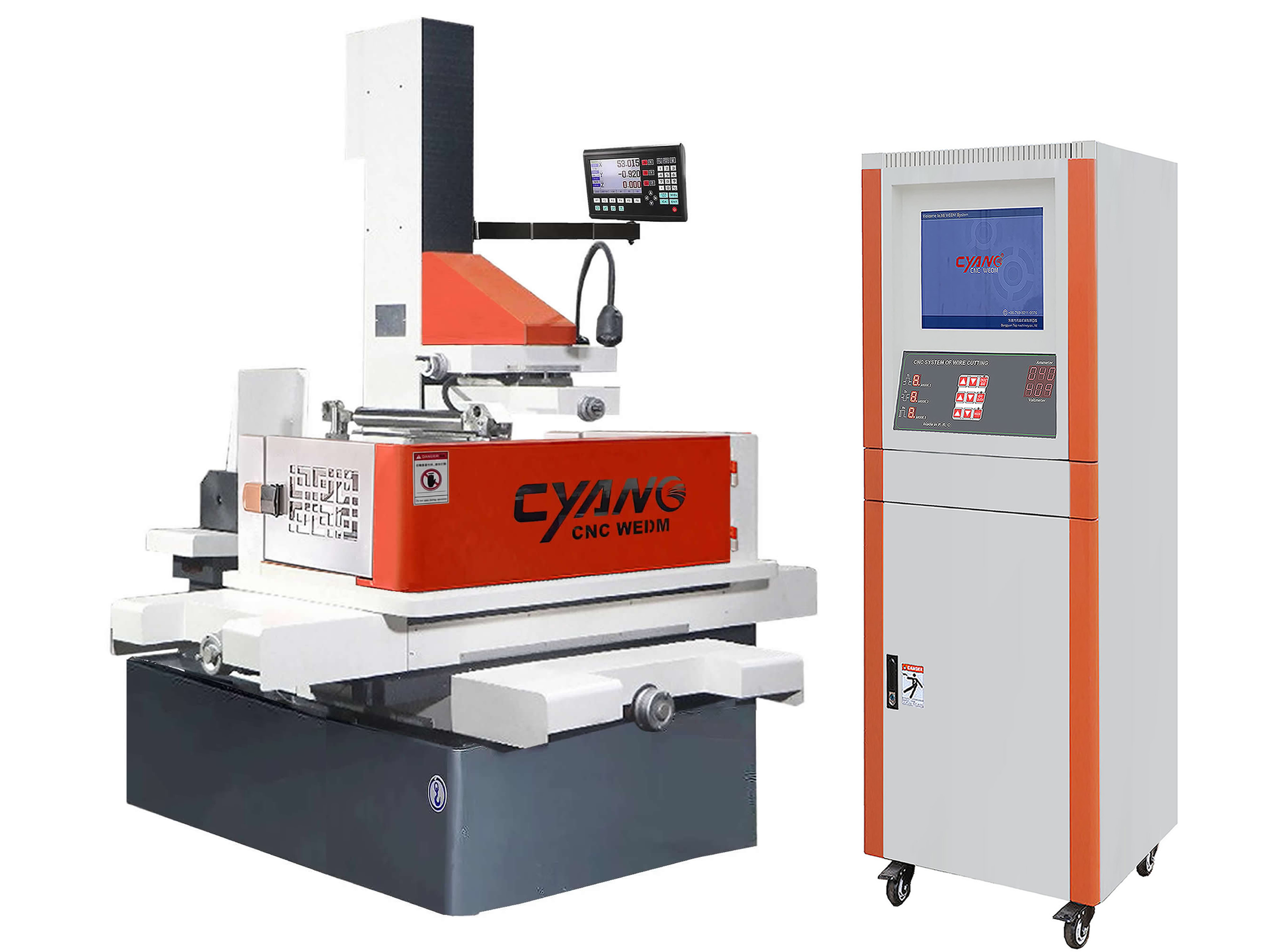

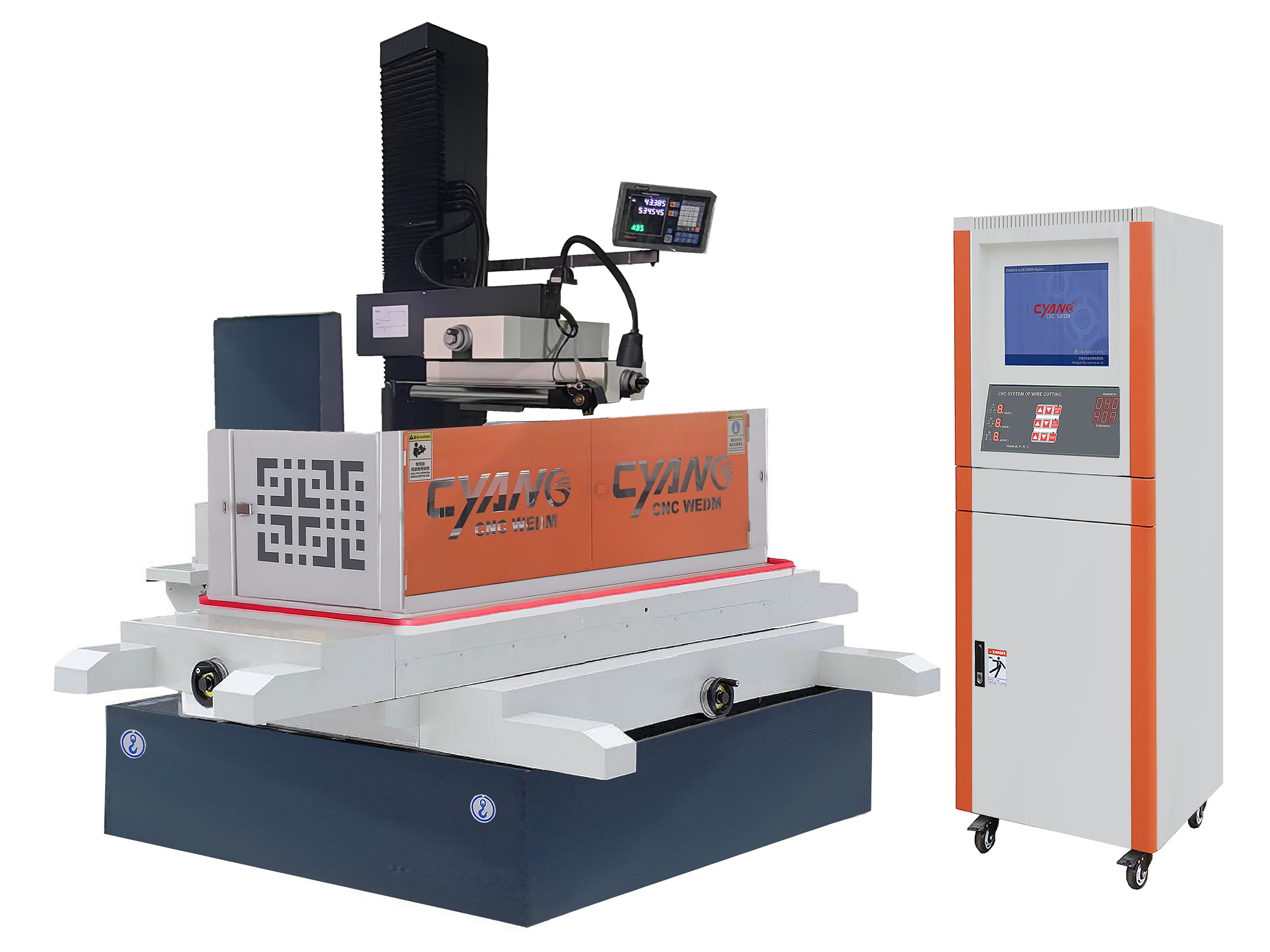

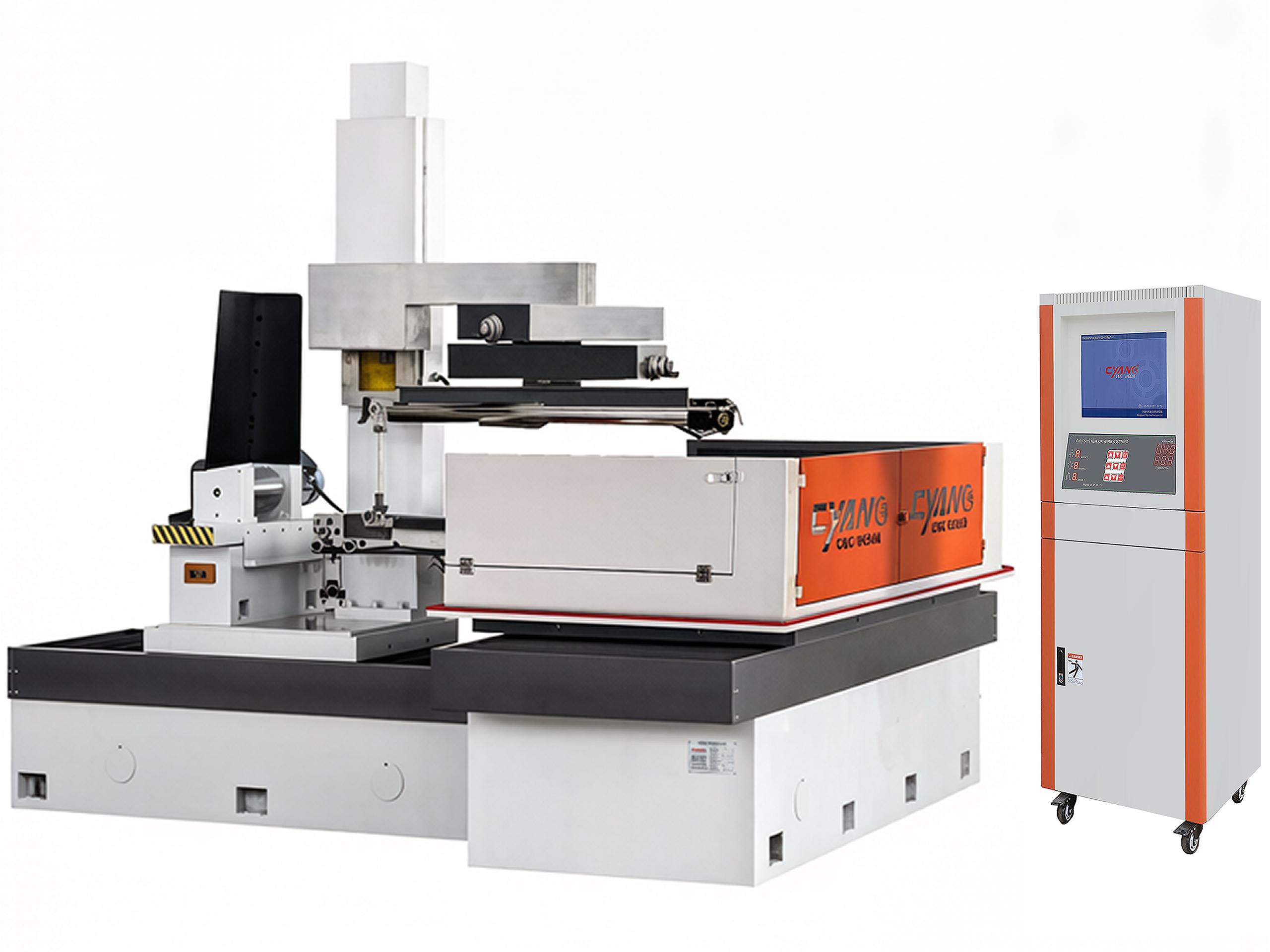

大锥度特点
● 精密摇摆式随动结构锥度装置，喷水跟随钼丝倾斜，在切割中确保排屑顺畅，加工稳定。
● 全自动电磁润滑泵润滑运动丝杠及线轨，提高机床使用寿命。
● 多级精密过滤（过滤精度10μm）供液系统，过滤效果更佳，提高工作液的洁净度和排渣能力，有效延长工作液的使用寿命，减少排放，符合环保要求。
● 引进国际先进技术标准的控制电柜，外形美观大方，内部结构优良合理。散热效果好，电柜出厂前均经过长时间的高温老化，保证元器件适宜于长时间连续工作。
数控系统功能：
● 坐标系：增量坐标（相对坐标）；
● 图形坐标变换、缩放、旋转功能，图形跟踪显示功能；
● 直线、圆弧插补功能；
● 斜度加工功能；
● 上下异面加工功能；
● 短路、断丝处理功能；
● 停电记忆功能，加工结束自动停机功能；
● 自动对端面、对中心功能；
● 自动加过渡圆弧功能（任意，拐角功能）；
● 反向加工功能；
● 菜单技术、自动编程功能；
● 多刀切割功能；
● 脉冲电源的控制参数直接由软件来控制，改善了脉冲电源输出的抗干扰能力，从而提高了加工工件的粗糙度，降低了钼丝的损耗。可选择多种脉冲电源波形适合各种加工情形，提高了切割高工件的能力；
● 简化了控制面板上的操作按钮，将大量的按扭功能直接由软件控制来实现。
● 多功能手控装置，人性化设计，有效提高操作便捷性。
主要技术参数
项目 | 参数 | ||||
机床型号 | DK55D | DK630D | DK860D | DK1080D | DK1210D |
XYZ轴行程 | 450×550×400mm | 500×630×500mm | 630×800×500mm | 800×1000×800mm | 1000×1200×800mm |
工作台面尺寸 | 820×570mm | 1000×700mm | 1140×780mm | 1250×950mm | 1640×1200mm |
工作台液槽尺寸 | 970×720×400mm | 1200×820×400mm | 1200×820×400mm | 1500×1100×400mm | 1780×1340×480mm |
最大切割厚度 | 400/500mm | 500/800mm | 500/700/1000mm | 500/700/1000mm | 500/700/1000mm |
最大工件重量 | 500kg | 650kg | 800kg | 1000kg | 1500kg |
U、V轴行程 | ±130×±130mm（±30 degree），±200×±200mm（±45 degree） | ||||
加工锥度角（角度/厚度） | ±30°~±45°/ 50mm | ||||
电极丝速度 | 1.18-11.18m/s | ||||
使用钼丝线径 | Dia.0.16～0.22mm | ||||
电极丝恒张力 | 10-30N | ||||
工作台定位精度 | 0.02/500mm(GB/T 7926-2015) | ||||
重复定位精度 | ±0.01mm(GB/T 7926-2015) | ||||
最大切割速度 | ≥300mm²/min（指定材料和厚度） | ||||
最佳表面光洁度 | Ra1.0 um( 指定材料和厚度 ) | ||||
加工精度 | 直身±0.007mm (GB/T 7926-2015) 锥度±0.03mm (GB/T 7926-2015) | ||||
机器外观尺寸 | 1700×1400×1700mm | 1850×1670×1900mm | 2160×1800×1900mm | 2500×2000×2200mm | 3000×2800×2500mm |
机器总重量（约） | 1650Kg | 2100Kg | 2500Kg | 2900Kg | 5200Kg |
