五轴伺服中走丝
发布时间:2019-12-24浏览次数:2478

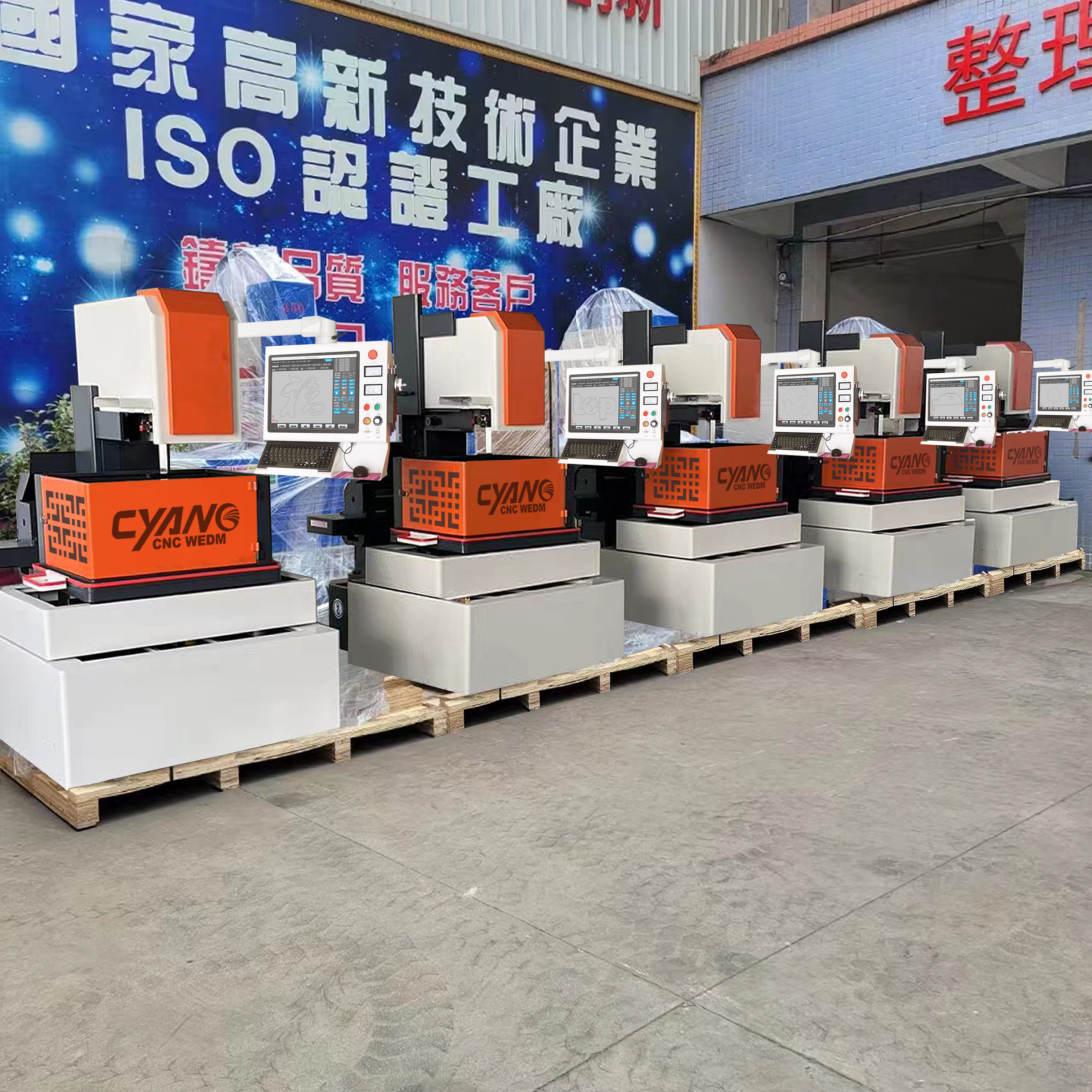

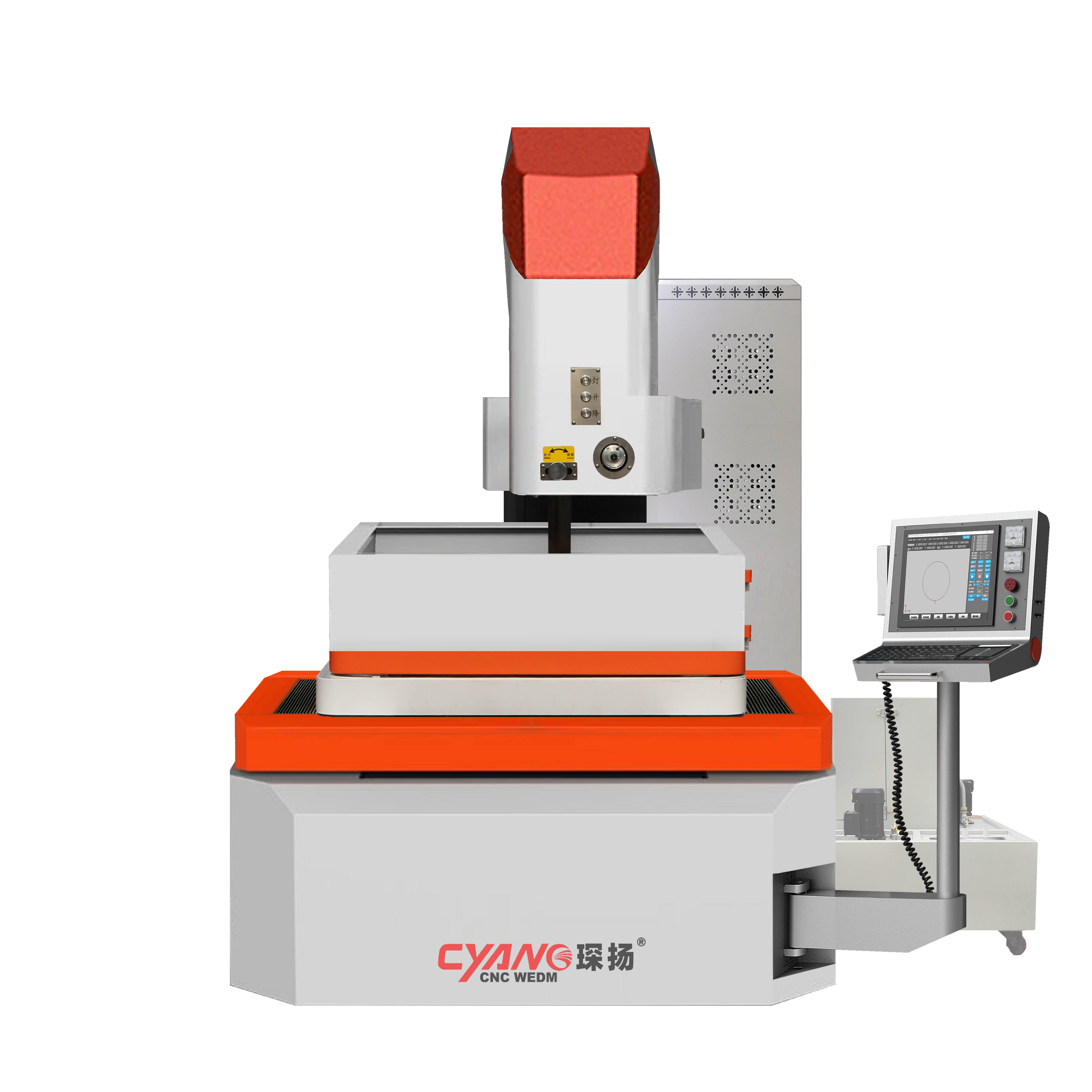

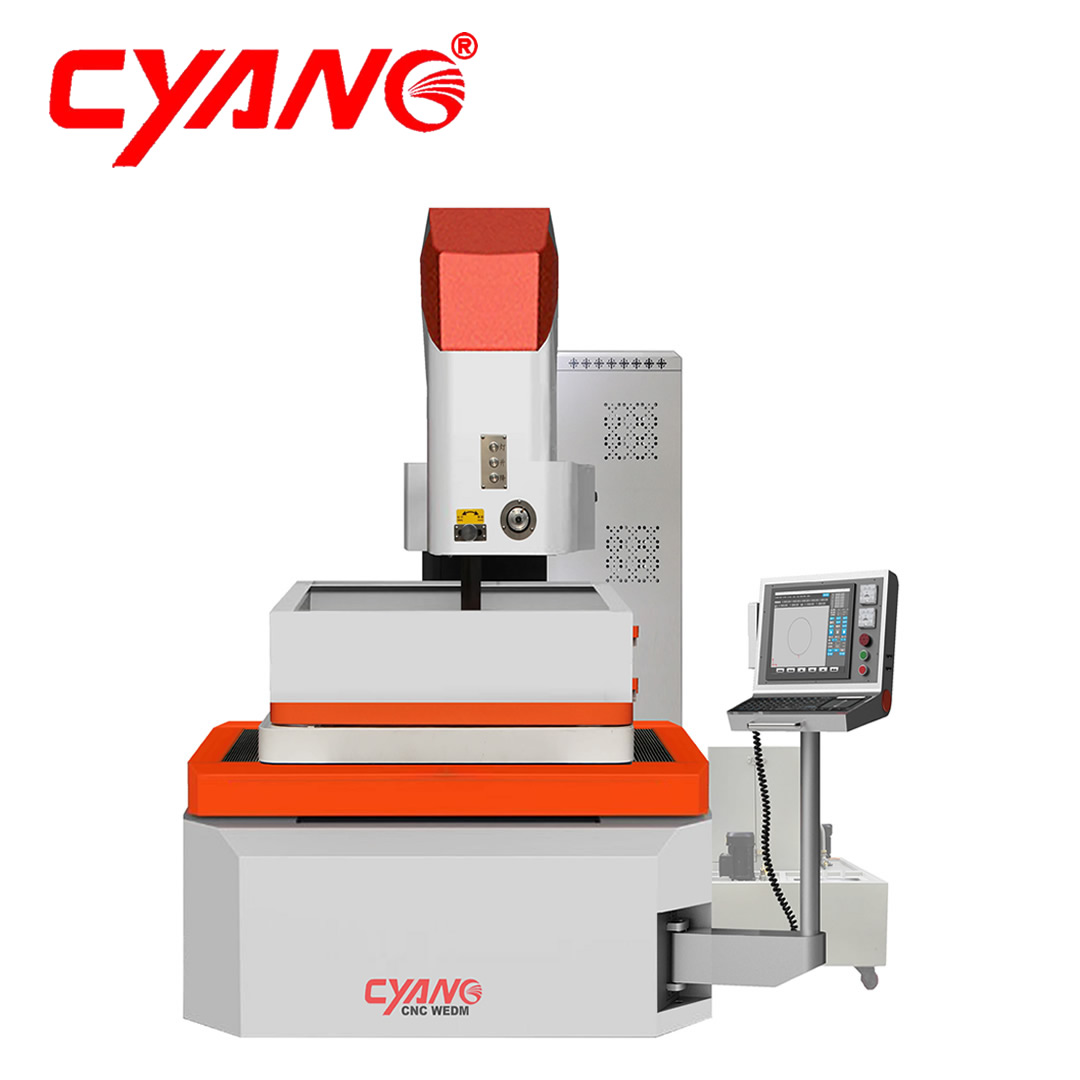

  • 五轴伺服一体机
  • 五轴伺服大锥度
  • 五轴伺服C型大锥度

主要特点:

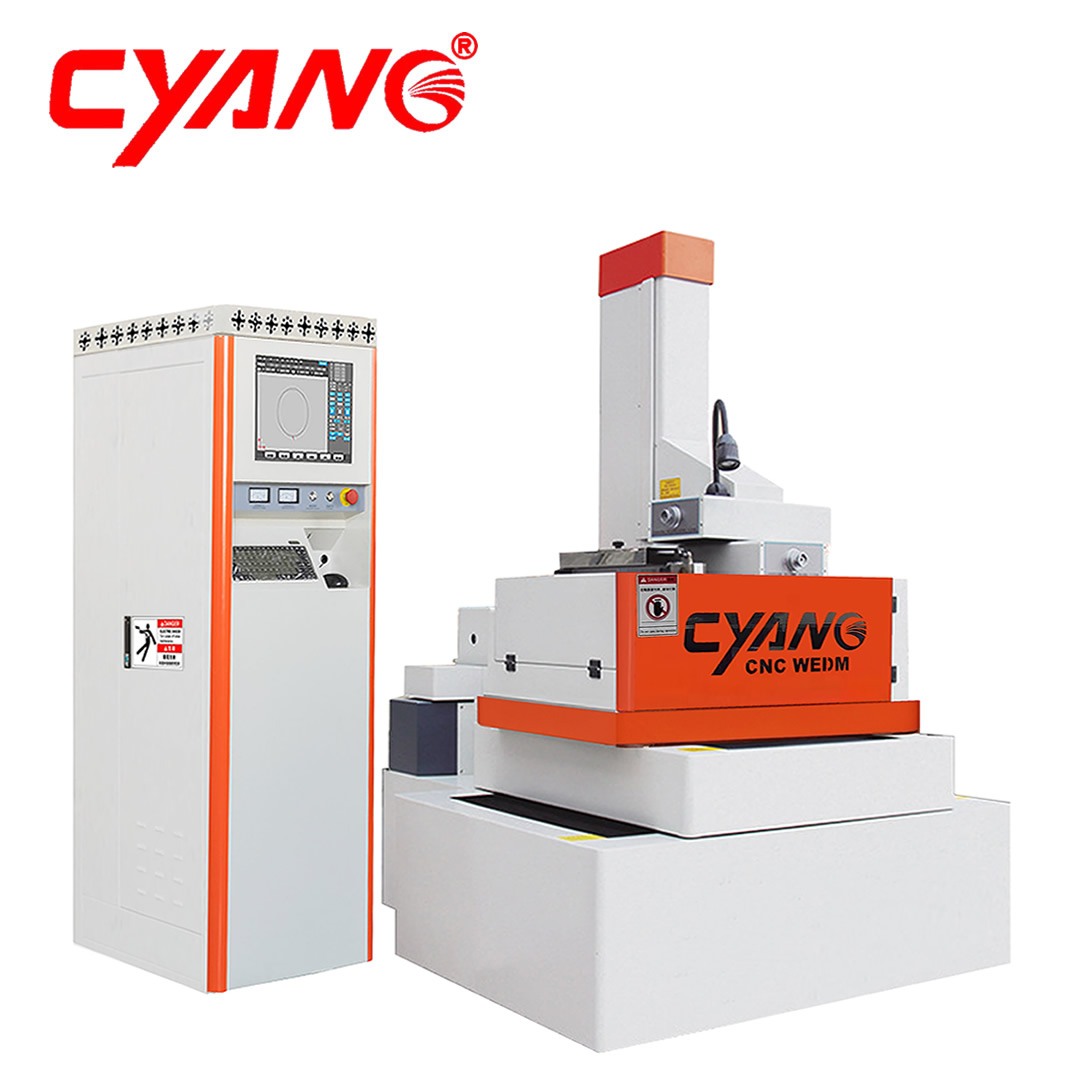

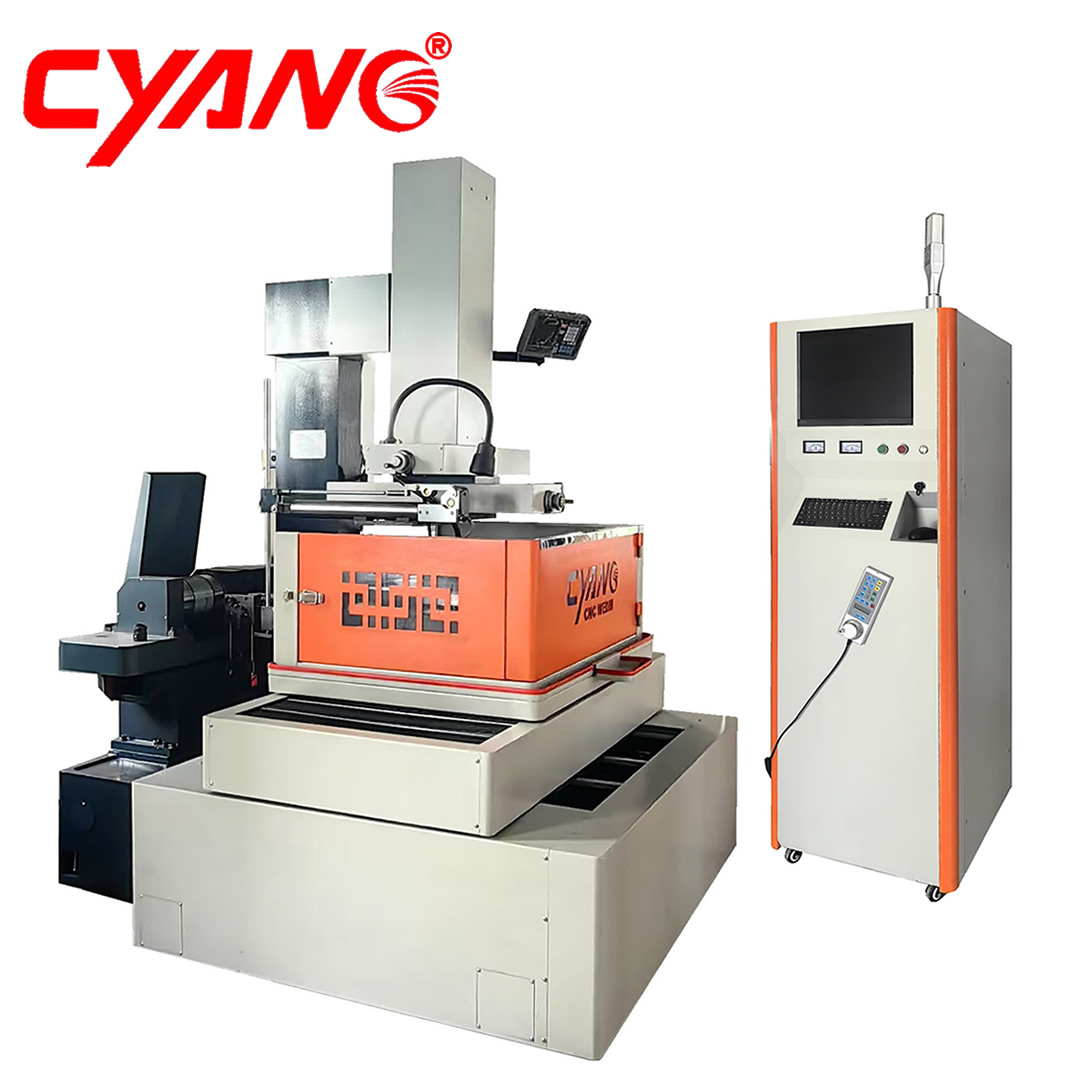

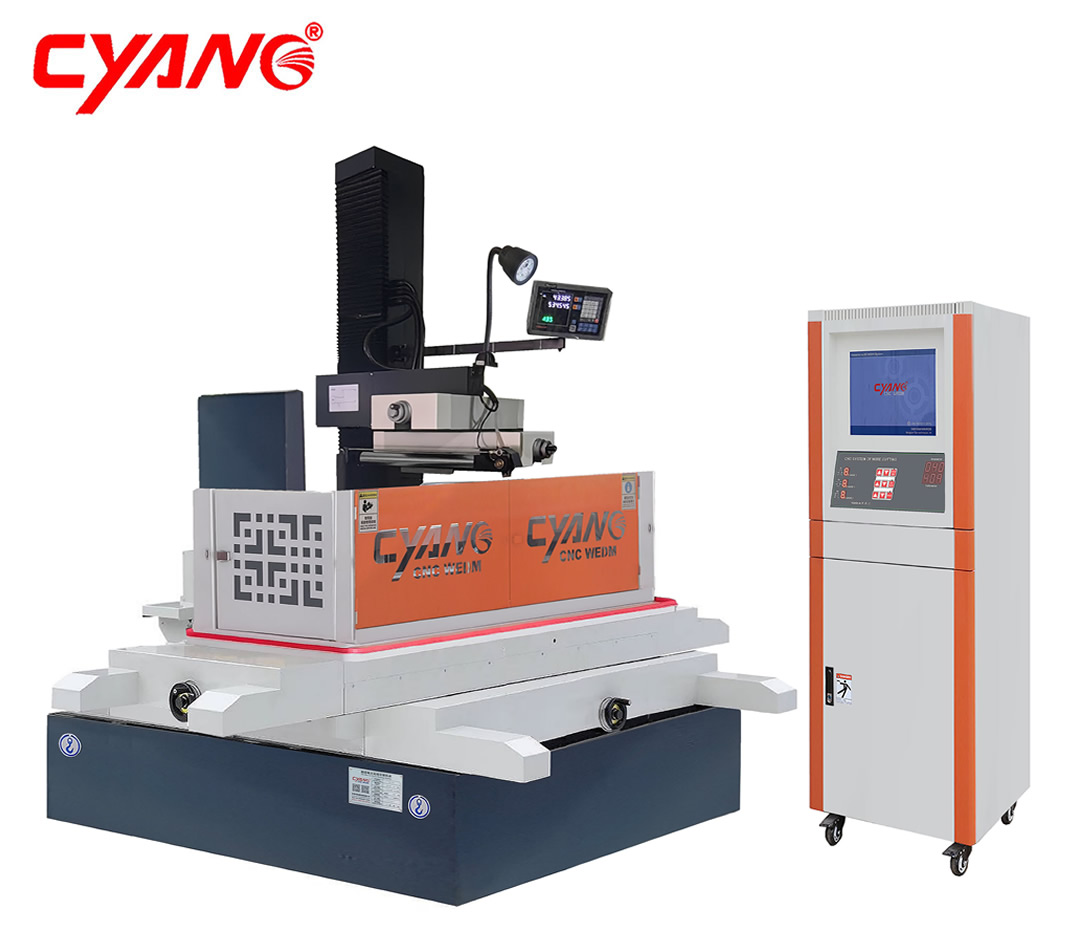

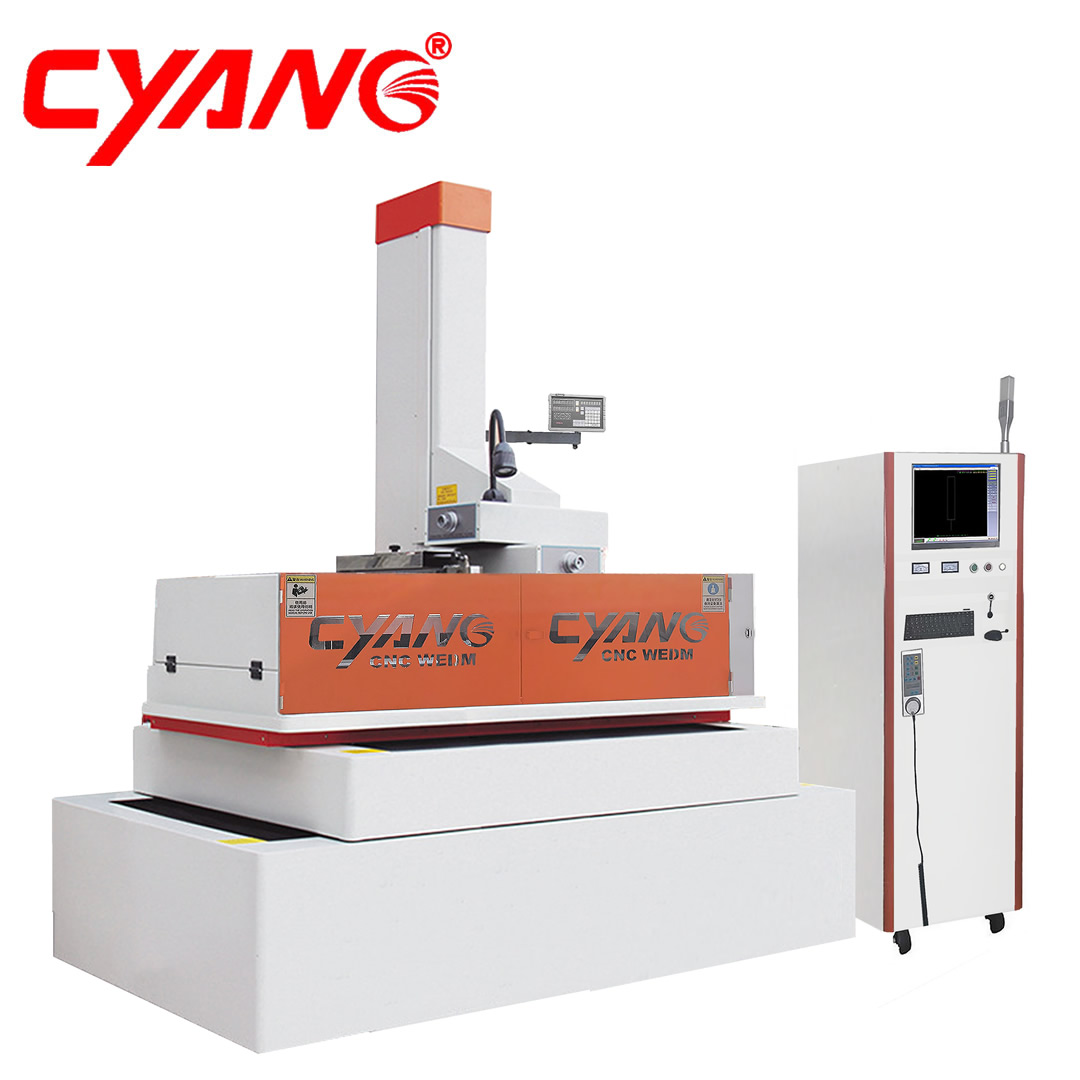

●   该机床采用经典一体化或分体设计,具有造型美观、结构新颖、性能优越、操作台位置方位随意调整,操作方便等特点。极具现代化工业气息,完美阐释欧洲经典美学,性能全面优化提升,助您实现最大化的生产价值;

●   机床所有铸件采用树脂砂铸造技术铸件,C型加强型线架。X、 Y、U、V、Z五轴采用台湾上银精密直线导轨,高精度滚珠丝杆直联交流伺服电机驱动,实现闭环控制,并且具备螺距补偿功能,保证了机床可长期使用的高精度和稳定性;

●   Z轴采用可升降式导丝模实现贴面加工,有效防止钼丝抖动,避免了切割表面线痕,大大提高了加工表面的精度及粗糙度。并且升降机构采用直线导轨,大大降低了垂直度误差,方便加工中途,随时提升Z轴取走废料;

●   运丝部件采用台湾上银直线导轨作为运动部件,自动紧丝机构,并且采用变频器控制,无论是在高速还是低速下都可以保证该部件运行平稳,调速准确,大大降低钼丝运行时的震动,保障加工端的加工质量。采用恒张力机构,确保电极丝在运行时的稳定性;

●   机床各运动部件采用集中润滑,定时定量自动对各部件注油,节省人力成本,减少维护费用;

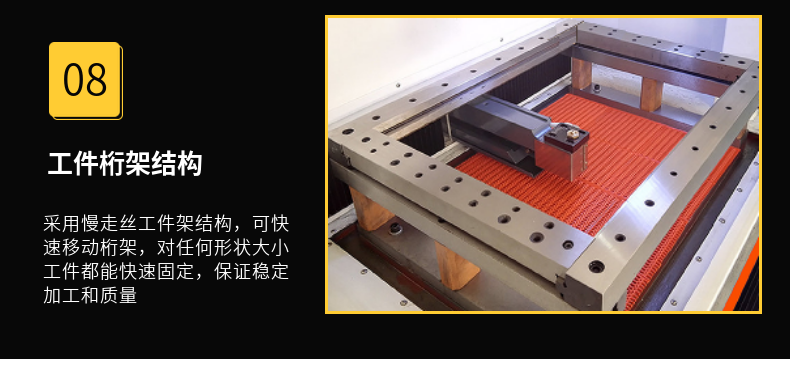

●   工作台防护采用金属框架水槽设计,造型优美,操作方便,节省空间。具有防尘、防压、防漏,一改以往线切割污秽不堪的形象,让加工过程滴水不漏,犹如慢走丝。起到保护环境和工人身体健康及延长设备使用寿命的作用;

●   工作液系统多重过滤,延长了工作液的使用寿命,提高了工作液的洁净度,排渣性能增强,最终促使加工工件光洁度的提高,配合环保型工作液,对操作工及环境无害,符合环保要求;

●   Windows 7操作系统,嵌入式的控制系统,实现与AutoCAD软件和CAXA等绘图软件无缝对接,即高度整合又独立界面控制,最大限度提升绘图与编程的效率,同时支持DXF图形文件导入,使得所有非AutoCAD软件绘图的用户也能使用系统的高效轨迹编程能力。用户无需接触代码,只需要对加工图形设置加工工艺,便可进行加工;同时,支持多种线切割软件生成的3B代码、G 代码等加工代码;

●   具有强大的以太网通讯功能,实现所有设备的网络集中控制及信息化监控,对接工厂ERP系统,响应国家工业4.0。使得用户即使在家里或者出门在外,也可利用手机或者电脑远程登录监视和控制您的所有线切割设备,轻松掌控每台设备的切割进度和状态,还可以对设备暂停、加工完成及故障状态实时语音报警。

●   控制系统具备智能数据库,用户只要提供材料类型、材料厚度、丝径、切割次数等切割条件,就能自动匹配到最合理的工艺参数,真正的傻瓜式操作系统,有效降低作人员的岗位准入要求,尤其适合初学者。同时系统也支持DIY自行配置加工参数,以适应特殊要求的加工;

●   支持多次切割局部分段修刀编程控制,用户可根据在同一个工件上不同部分光洁度要求不同,选择任意线段修刀和不修刀的混合编程,使得局部分段修刀变得更方便和实用;

●   支持光栅全闭环控制功能(选配),用户可以根据自己的需要选择对应的功能,可杜绝所有因驱动故障、机械卡死、电机故障引起的运动失控,保护您的工件永不报废;系统还具备穿丝孔错位导割功能,即某个穿丝孔打错了,偏离了一定的位置,不能正常穿丝,这个时候就可以利用穿丝孔错位导割功能,摇动拖板到正常穿丝位置,正常放电后系统会自动从错位的穿丝孔位置割回正确的位置后继续完成切割;

●   采用四轴联动五轴控制技术,可以方便的进行上下异形面加工,实时监控线切割加工机床的X、 Y、U、V四轴加工状态,五轴全行程精准定位,坐标显示精确到微米。使复杂锥度图形加工变得简单而精确;

●  锥度切割只需输入工件高度,软件自行计算并完成切割;

●  自动分中功能。内孔一键分中,火花分中不用记坐标自动回中心;

●  AR功能。工件摆放无需打表校正,通过基准面或通过两基准孔确定摆放角度,设定AR角度后,移动和加工都会按摆放角度自动进行;

●  轨迹防切错功能。软件算法全闭环实时计算切割位置。切割工件时暂停状态下自动记忆暂停点,可任意移动五轴,并一键移回暂停点,方便将钼丝移至空点进行换丝以及取出废料;

●  割回暂停点功能。如穿丝孔打错位置导致短路,可移动至不短路的位置,一键割回起割点完成切割。例如,较高的工件穿孔穿斜了,可移动UV轴放出火花后,UV轴切回垂直状态。防止错误,保证工件安全;

● 多坐标系方便用户选择使用。如有加急工件,可记忆当前切割工件坐标后优先处理加急工件;

● 生产过程记录管理查询追溯功能,可查询较早前加工记录;

●  断电保护功能。突发断电的瞬间会自动记录加工位置状态,恢复供电后可以选择继续加工,安全可靠;

●  机床原点功能支持绝对式编码器,关机后由于震动或认为等原因导致的移位,开机后自动回原点功能,位置不会偏移;

●   手控盒操作,开关运丝、水泵、高频、快速移轴、模拟加工,对刀分中,以及手轮功能,使操控得心应手。降低了工人的劳动强度,提高了工人的工作效率,减小了误操作机会;

●   智能高效率低损耗脉冲电源,具有实时监测功能,自适应调整的高频能量,有效提高加工效率,大大降低电极丝损耗。电气内部结构优良合理,散热效果好,出厂前均经过长时间的高温老化,保证元器件适宜于长时间连续工作,降低了故障率。


主要技术参数

项目

参数

机床型号

MS-540D

MS-650D

MS-860D

MS-1080D

MS-1210D

XYZ轴行程

500×400×300mm

600×500×400mm

800×600×400mm

1000×800×400mm

1200×1000×400mm

工作台面尺寸(长×宽)

820×620mm

1020×680mm

1210×880mm

1400×980mm

1640×1140mm

工作台液槽尺寸(长××高)

1010×740×400mm

1200×820×400mm

1350×930×400mm

1600×1100×400mm

1780×1340×480mm

最大切割厚度

400/500mm

400/500mm

400/600mm

400/600mm

400/600mm

最大工件重量

500kg

650kg

1000kg

1500kg

2000kg

UV轴行程

±130×±130mm±30°),±200×±200mm±45°

加工锥度角(角度/厚度)

±30~±45 °/ 50mm

电极丝速度

1.18-11.18m/s

使用钼丝线径

Dia.0.160.22mm

电极丝恒张力

10-30N

工作台定位精度

±0.008mm(ISO14137-2015,JB-T 11999.1-2014)

重复定位精度

±0.005mm(ISO14137-2015,JB-T 11999.1-2014)

最大切割

180-300mm²/min(材料和厚度)

最佳表面光洁度

Ra≤0.65-1.0μm(材料和厚度)

加工精度

直身±0.006mm锥度±0.03mmJB-T 11999.1-2014

机器外观尺寸(长××高)

1700×1400×2100mm

2050×1680×2100mm

2200×1800×2200mm

2500×2000×2200mm

3000×2500×2500mm

机器总重量(约)

1900Kg

2500Kg

2900Kg

3500Kg

5200Kg
