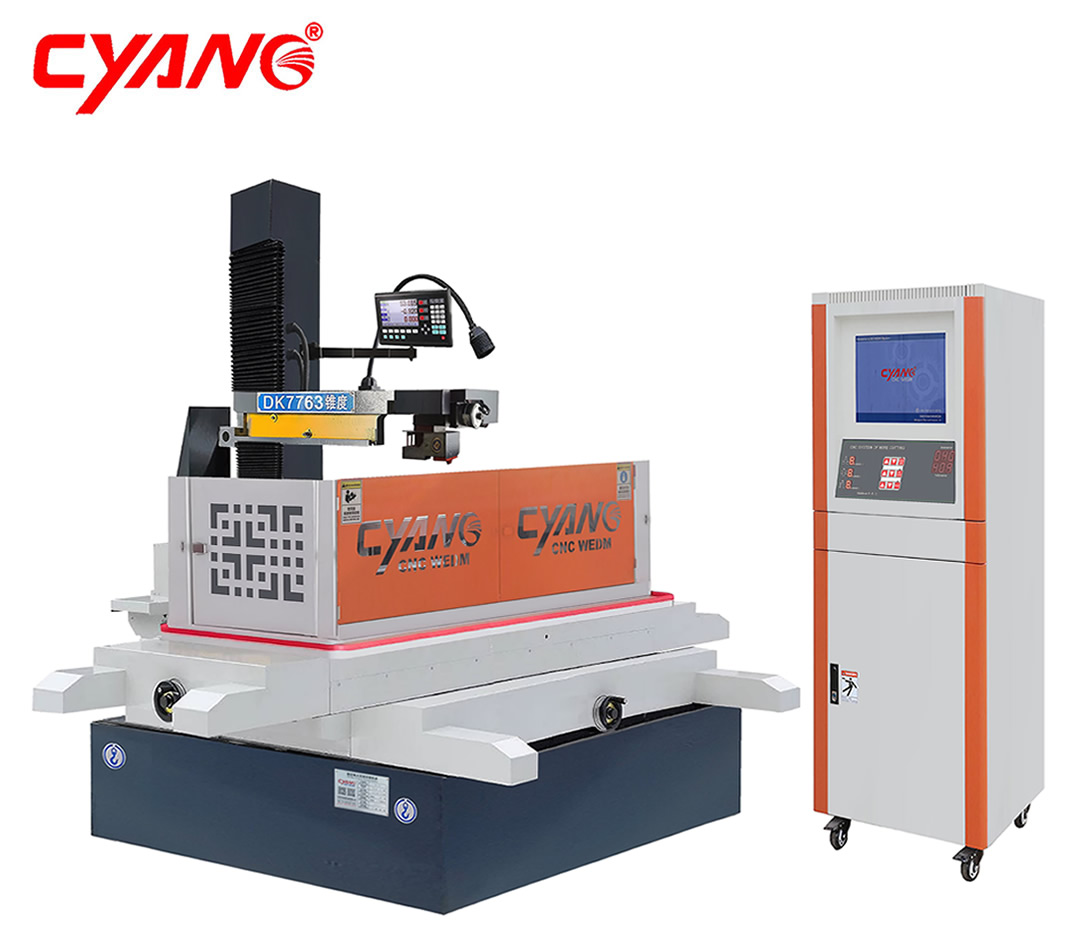

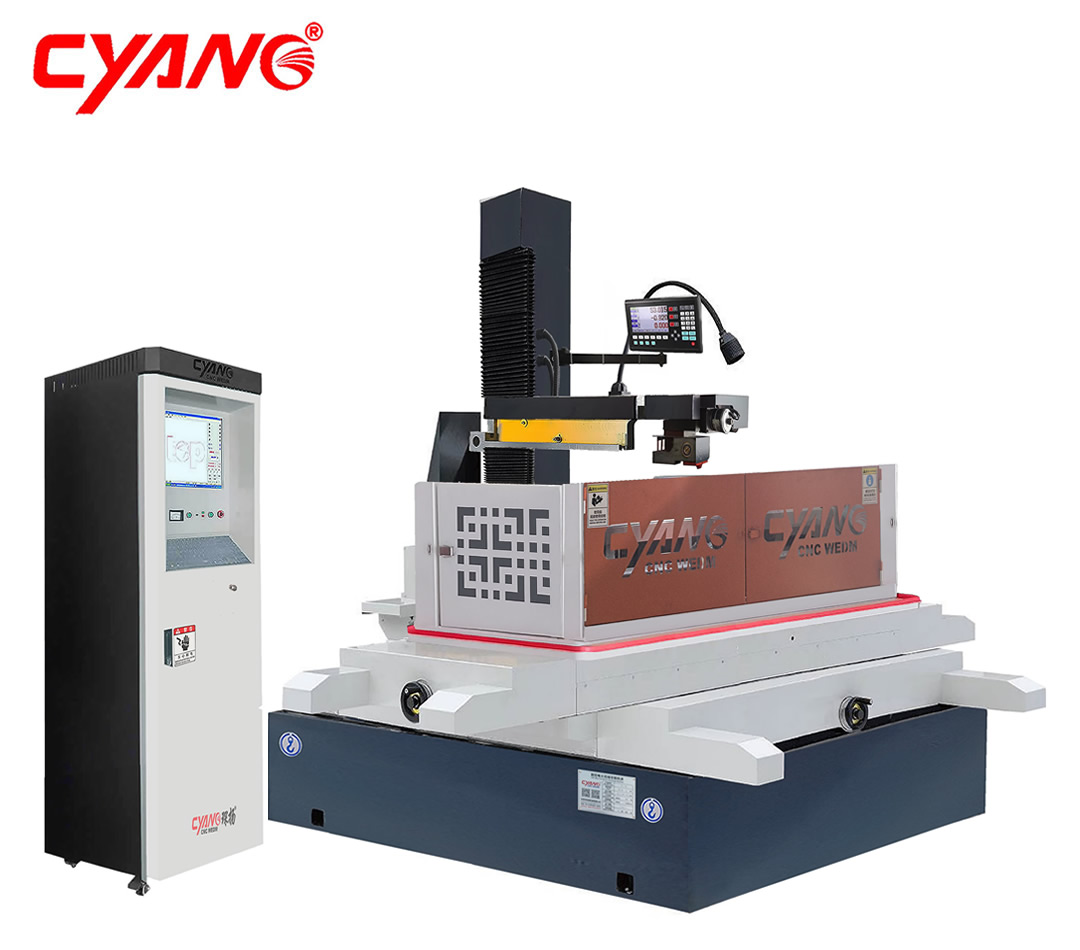

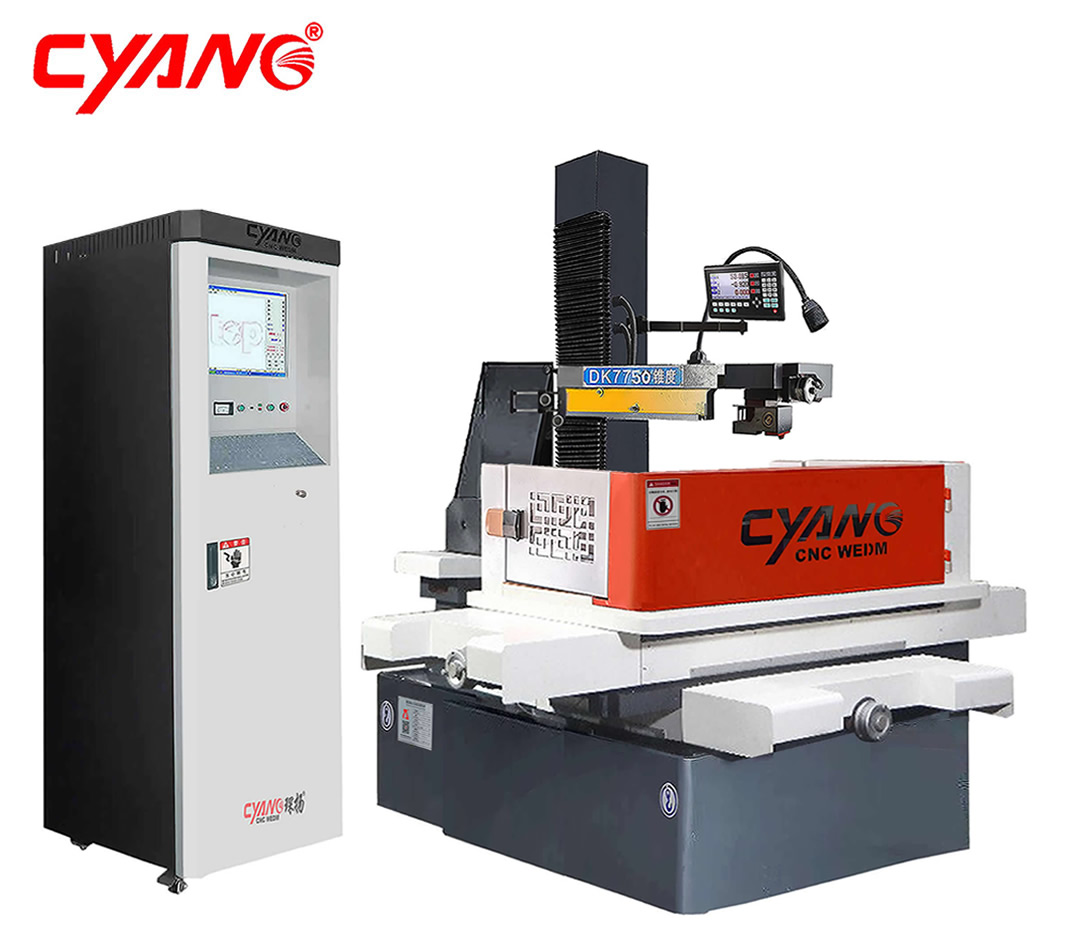

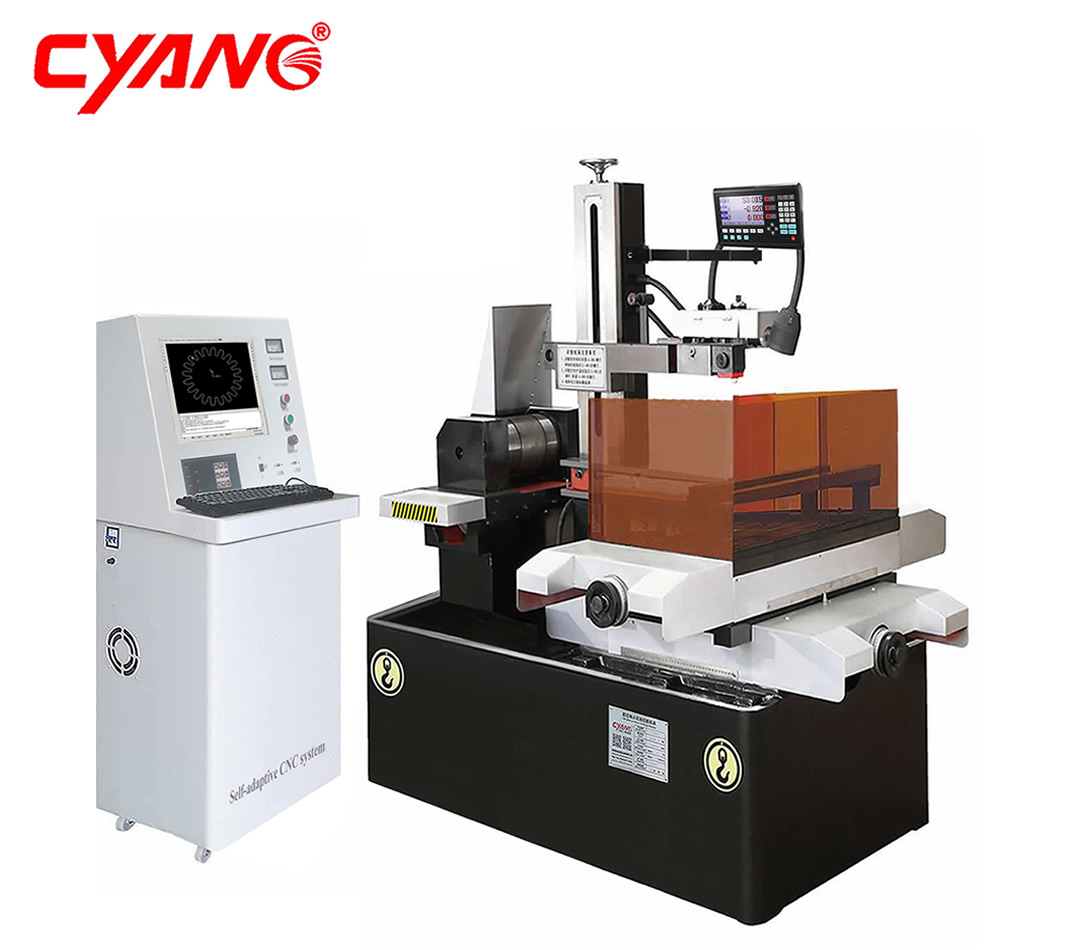

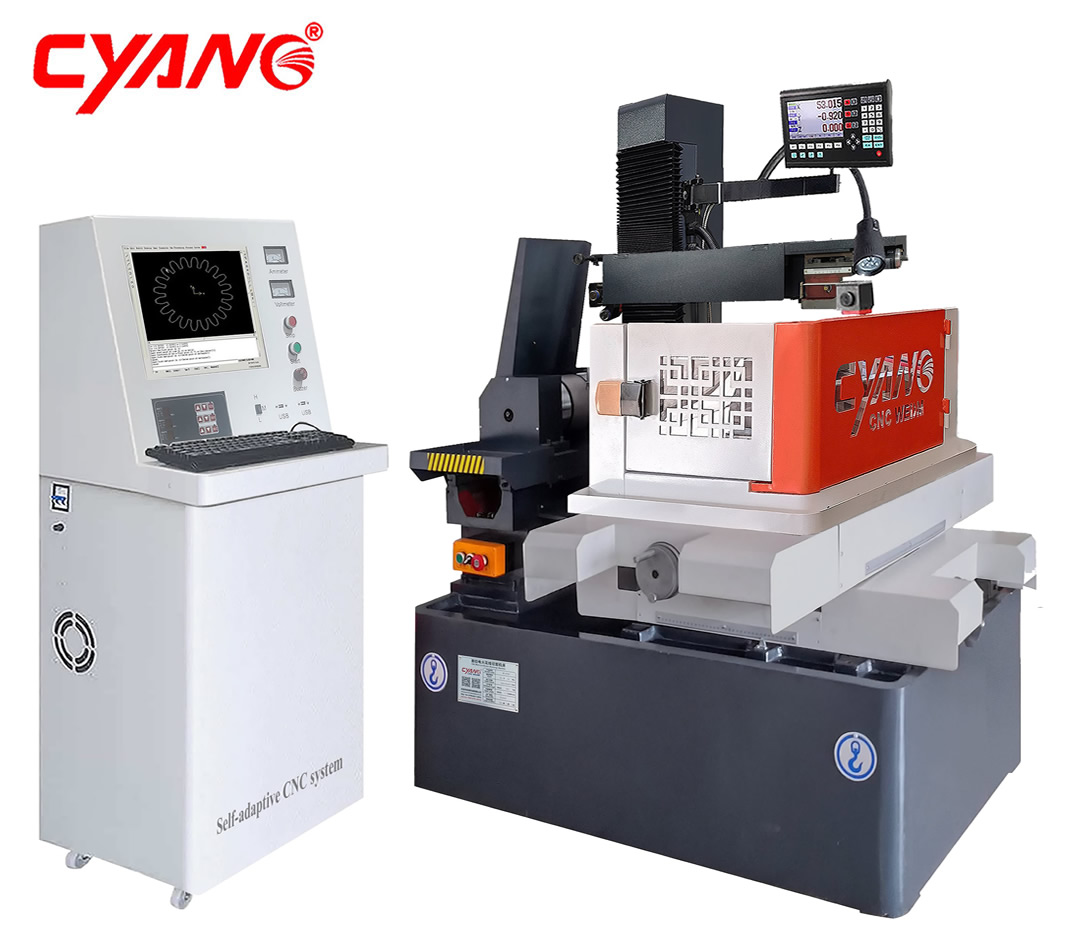

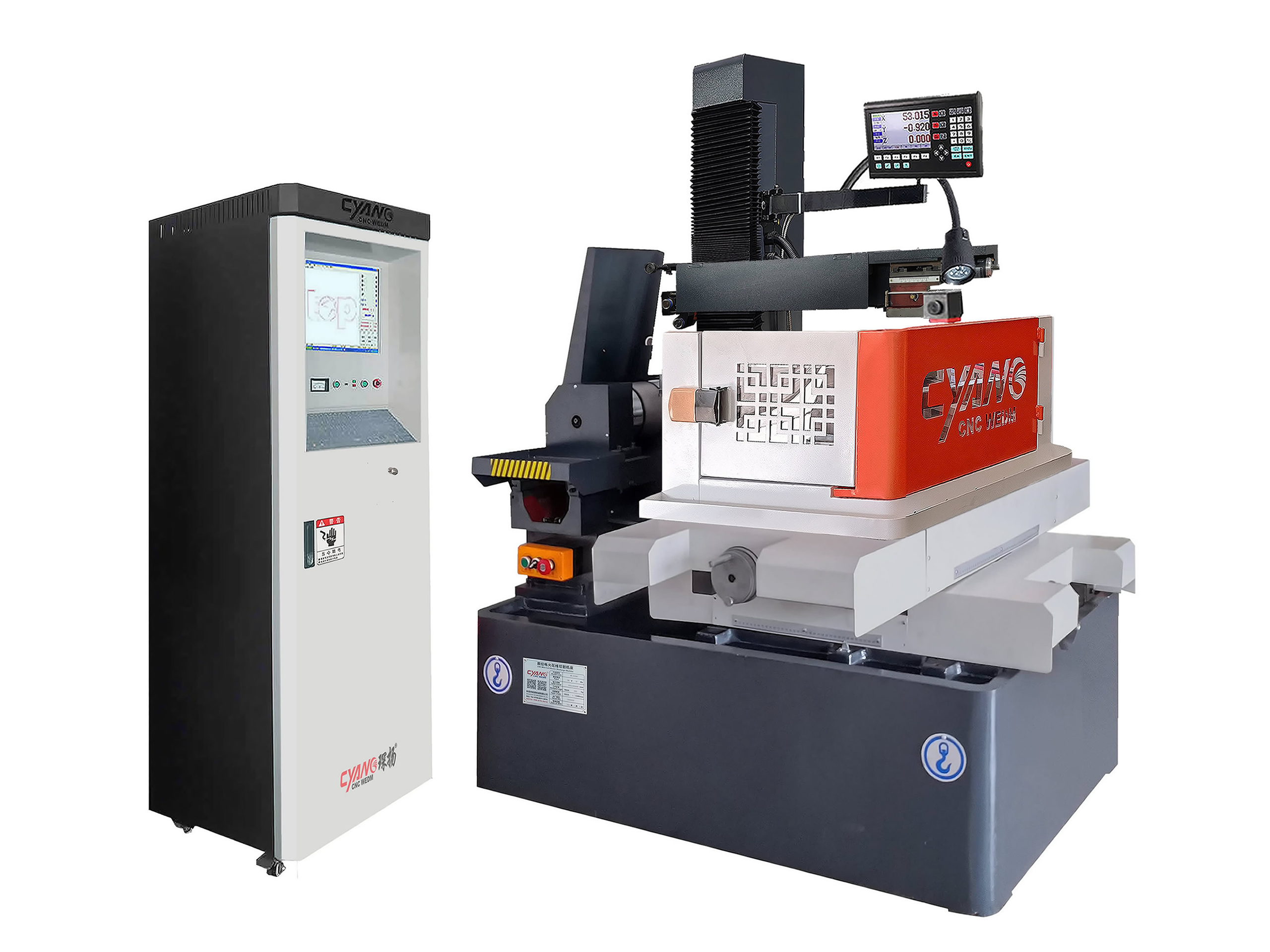

DK7735线切割
发布时间:2019-12-30浏览次数:616
  • 经济型快走丝
  • 环保型快走丝(白色)
  • 环保型快走丝(橘红)
  • 豪华型快走丝

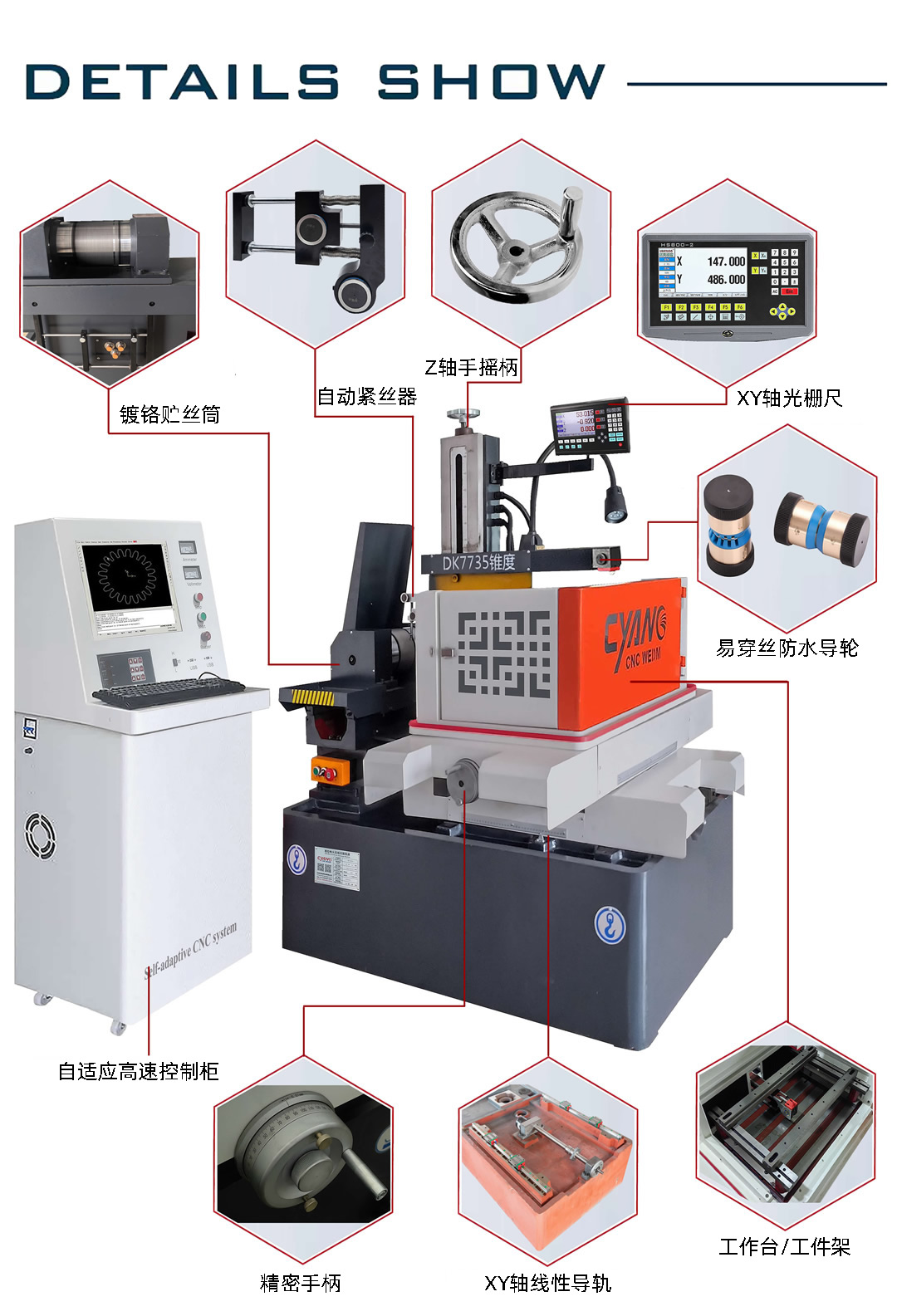

主要特征

  设备严格执行【国家标准】GB/T 7926-2015 数控往复走丝电火花线切割机床 精度检验,其各项技术指标符合该标准的要求;

  采用树脂砂铸造技术,高刚性坚固的结构设计,配合最佳的支柱(RIB)設計來承載立柱,降低铸件应力所造成的变形,以达到高精密的基本要素。

  长方型箱体结构床身,两悬臂对称结构线架,比起C型结构,两悬臂对称结构缩短了运丝路径,从而减少了振动点,确保了精度;

  运丝筒采用轻型钢质材料表面镀,耐磨抗腐蚀,平稳度高、配置变频器控制往复旋转,提高加工精度、光洁度,减少断丝。

  X、Y轴采用国产品牌高精度硬轨,高载重精度保持性高。可选配直线导轨;
  X、Y轴丝杠选用精密研磨级滚珠丝杠,保持高精度;
  X、Y轴采用步进电机和节能无阻驱动器;
  运丝采用自动紧丝机构,确保电极丝在运行时的稳定性,对于初学者更方便操作;
  工作台防护采用金属框架水槽设计,造型优美,操作方便,节省空间。具有防尘、防压、防漏,一改以往线切割污秽不堪的形象,让加工过程滴水不漏。起到保护环境和工人身体健康及延长设备使用寿命的作用;
  使用环保工作液,喷流均匀,废液符合国家二级排放标准;
  X8/Autocut绘图编程软件,实现了CAD/CAM一体化。
  手控盒操作,降低了工人的劳动强度,提高了工人的工作效率,减小了误操作机会;

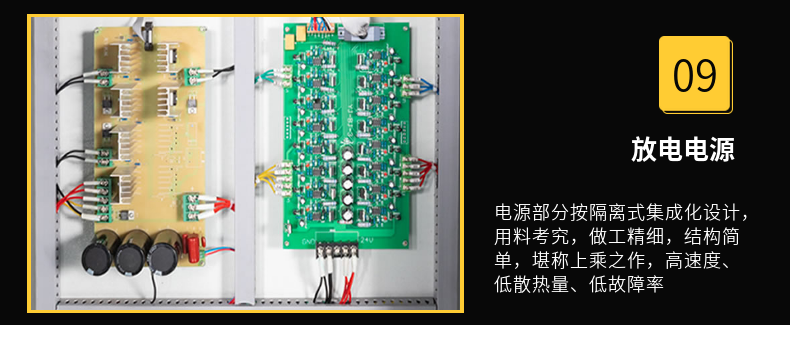

  高速高频脉冲电源,保证了在极速切割的条件下的稳定加工;
  控制系统经高温48小时老化工艺,极大降低了故障率。
  支持图形驱动自动编程,用户无需接触代码,只需要对加工图形设置加工工艺,便可进行加工;
  支持多种线切割软件生成的3B代码、G 代码等加工代码;
  XYUV 4轴可设置换向,实时监控线切割加工机床的X、Y、U、V四轴加工状态;
  加工预览,加工进程实时显示;可放大、缩小观看图形,可从主视图、左视图、顶视图等多角度观察加工情况;
  锥度工件的加工,采用四轴联动控制技术,可以方便的进行上下异形面加工,使复杂锥度图形加工变得简单而精确;
  具有自动报警功能,在加工完毕或故障时自动报警,报警时间可设置;
  断电时自动保存加工状态、上电恢复加工,短路自动回退等故障处理;
  加工结束是否自动关闭机床电源由用户设置。

主要技术参数

项目

参数

机器型号

DK7732

DK7735

XYZ轴行程

320×400×400mm

350×450×400mm

工作台面尺寸

700×450mm

720×480mm

工作台液槽尺寸

82580×350mm

880×610×350mm

最大切割厚度

400mm

400/700mm

最大工件重量

350kg

400kg

UV轴行程

70×70mm

加工锥度角(角度/厚度)

±6~15 °/ 80mm

电极丝速度

1.18-11.18m/s

使用钼丝线径

Dia.0.10.22mm

电极丝恒张力

10-30N

工作台定位精度

0.02/500mm(GB/T 7926-2015)

重复定位精度

±0.01mm(GB/T 7926-2015)

最大切割

≥300mm²/min指定材料和厚度

最佳表面光洁度

Ra≤2.5~3.2μm指定材料和厚度

加工精度

直身0.015mm (GB/T 7926-2015) 锥度±0.03mm (GB/T 7926-2015)

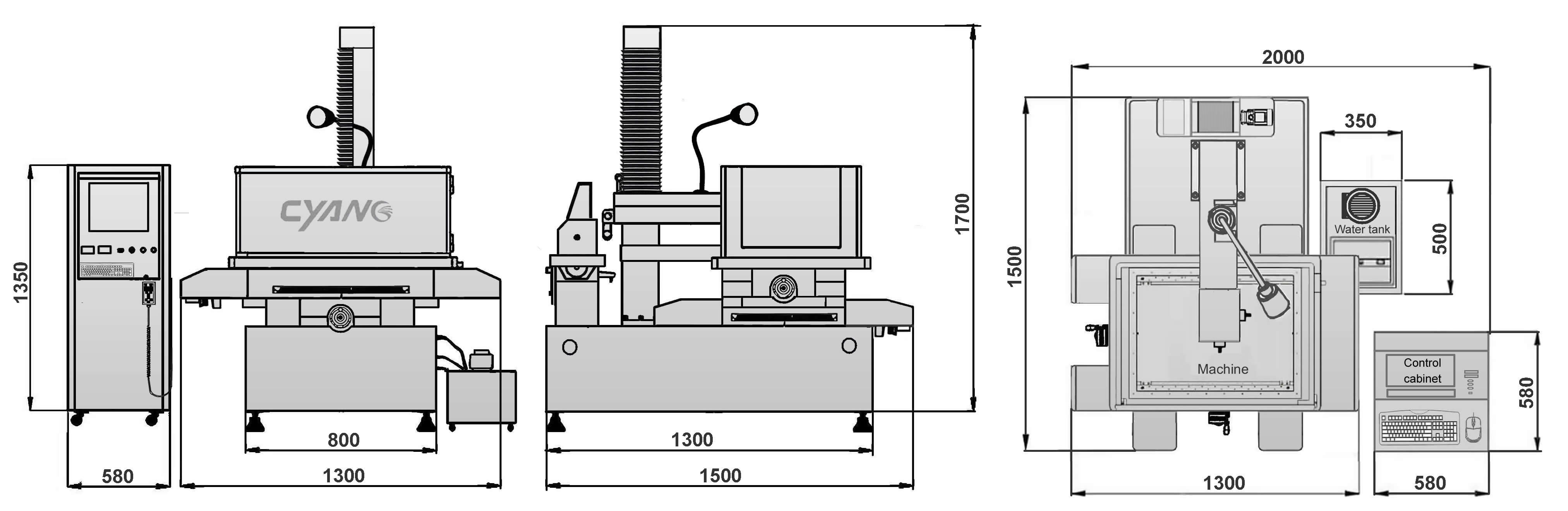

机器外观尺寸

1500×1100mm×1700mm

1500×1100mm×1700mm

机器总重量(

1100Kg

1100Kg
