DK703数控穿孔机

发布时间：2019-12-31浏览次数：817

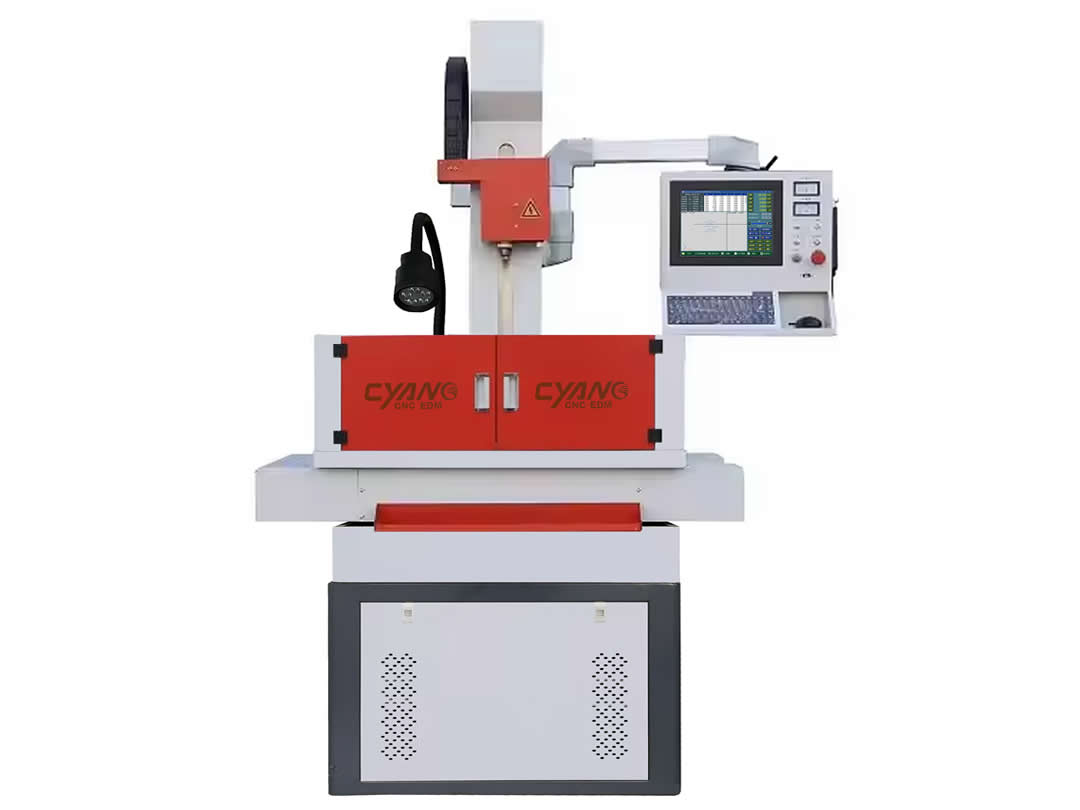

DK703-430

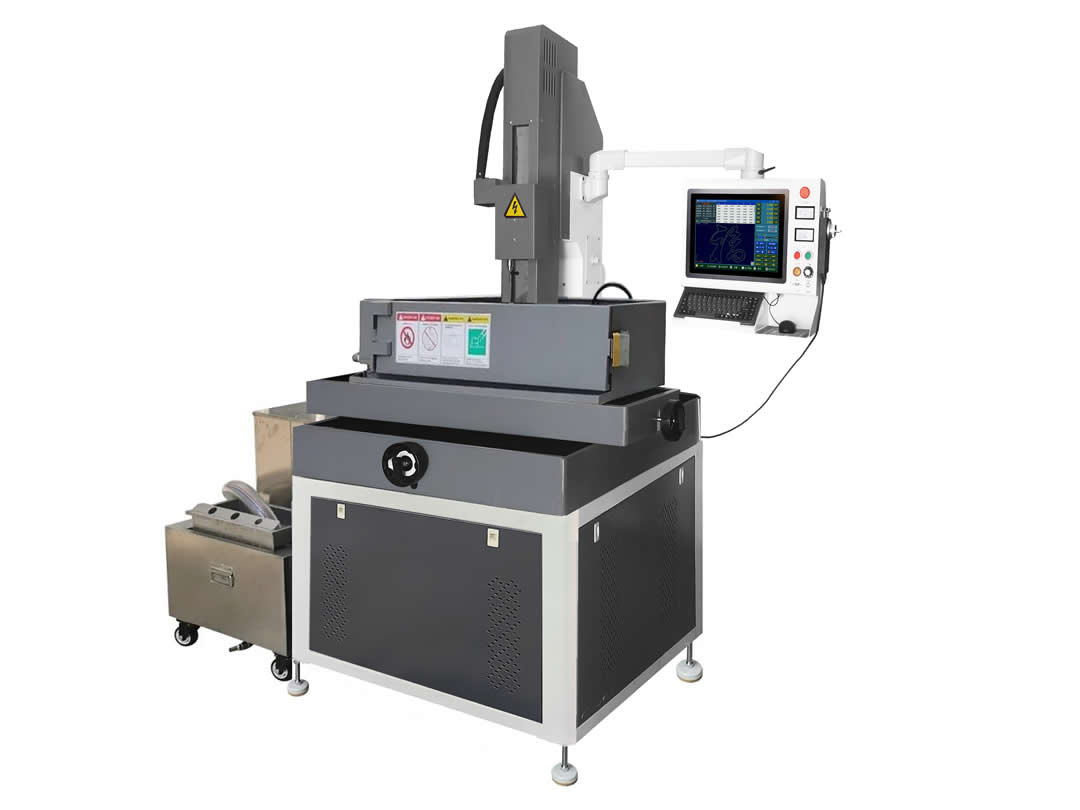

DK703-450

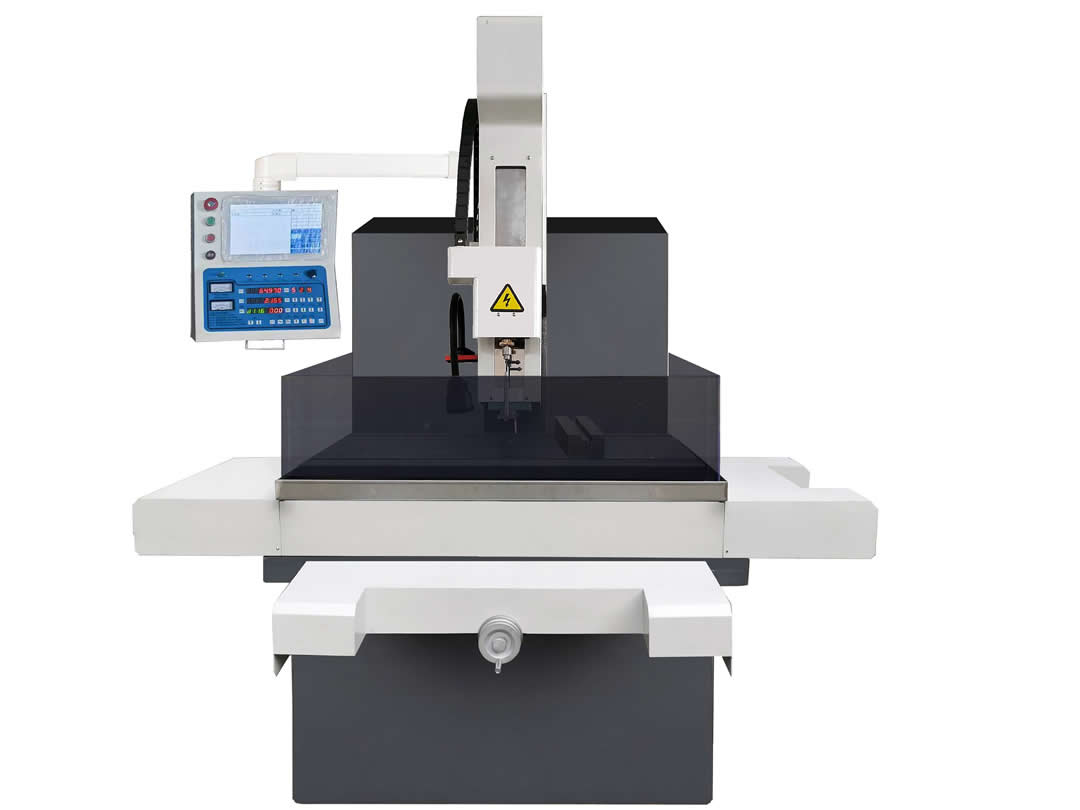

DK703-850

数控穿孔机特性

● 采用经典一体化设计（机床电气一体），在设计过程中通过有限元分析使结构更加合理。具有造型美观、结构新颖、性能优越，占地面积小，极具现代化工业气息。

● 机床三轴进给方向采用直线导轨，保证了机床的快速响应度同时提高了机床整体刚性。

● X、Y轴采用闭环步进电机，具有共振抑制和速度观测控制功能，可弥补机械的刚性不足，使电机的速度波动大幅度减低，低速下亦可平滑运转，从而实现高速精准定位；

● 快速移动速度2m/min，缩短了孔距间移动时间，提高加工效率；

● 采用悬臂式操作箱，位置方位随意转动调整，方便用户操作，且大大的保护了操作者的安全；

● 机床配有自动润滑系统，由独立的PLC控制，按照运行距离自动分配油量，大大降低了润滑油的浪费，又避免了由于润滑油的不足造成丝杠及线轨寿命的降低；

数控系统特点

● 安卓嵌入式的控制系统，实现与AutoCAD等绘图软件无缝对接，即高度整合又独立界面控制，最大限度提升绘图与编程的效率，同时支持DXF图形文件导入，使得所有非AutoCAD绘图的用户也能使用系统的高效轨迹编程能力。用户无需接触代码，只需要对加工图形设置加工工艺，便可进行加工；同时，支持多种软件生成的3B代码、G 代码等加工代码；

● 控制系统操作界面，简单易学，采用多种人工智能算法，控制系统具备智能数据库，用户只要材料、孔径，就能自动匹配到最合理的工艺参数，真正的傻瓜式操作系统，有效降低作人员的岗位准入要求，尤其适合初学者。能在短时间内掌握机台的使用。同时系统也支持DIY自行配置加工参数，以适应特殊要求的加工；

● 操作及输入方式：触摸式或键盘鼠标控制；

● 图形坐标变换、缩放、旋转功能，图形跟踪显示功能；

● 短路处理功能；

● 停电记忆功能，加工结束自动停机功能及中途自动暂停控制；

● 自动对端面、对中心功能；

● 加工轨迹规划、插补等功能；

● 菜单技术、自动编程功能；

● G代码等工程文件的管理，网络数据传送及移动存储器的调用；

● 具有电极自动修整功能；

● 间隙伺服跟踪控制；

● 具有Z轴自动清零，定深控制功能；

● 可实现数控加工与手动加工模式转换；

● 手控盒操作，开关旋转头、水泵、高频、快速移轴、模拟加工，对刀分中，以及手轮功能，使操控得心应手。降低了工人的劳动强度，提高了工人的工作效率，减小了误操作机会；

主要技术参数

项目	参数
机床型号	DK703-430	DK703-435	DK703-640	DK703-855	DK703-1060
电极直径	0.3- 3.0mm	0.3- 3.0mm	0.3- 3.0mm	0.3- 3.0mm	0.3- 3.0mm
工作液槽尺寸	680×450×40mm	710×470×40mm	850×470×40mm	1300×820×300mm	1500×920×300mm
工作台面尺寸	450×380mm	500×400mm	600×400mm	1000×650mm	1200×800mm
工作台XY轴行程	400×300mm	450×350mm	600×400mm	800×550mm	1000×600mm
Z轴伺服行程	320mm	320mm	320mm	400mm	400mm
Z轴辅助行程	300mm	300mm	300mm	350mm	350mm
工作台到导向器最小/最大距离	50-350nm	50-350nm	50-350nm	50-450nm	50-450nm
最大工件重量	300kg	300kg	300kg	650kg	800kg
机器重量	510kg	530kg	580kg	1450kg	1750kg
机床外观尺寸	1120×1200×2000mm	1220×1200×2000mm	1420×1260×2000mm	2100×1650×2100mm	2250×1850×2100mm
最长电极长度	500mm
旋转头(C轴)转速	20-120rpm
工作液最大压力	8Mpa
电源	3×380V ±10% ,50/60Hz
最大加工电流	30A
功率	4.0KVA
最大加工速度	10-100nnn/min (材料和孔径)
显示方式	17”LCD
各轴运动方式	X、Y、Z轴伺服控制
各轴分辨率	1μm
最小驱动单位	1μm
Z轴驱动方式	混合伺服
加工液过滤方式	线隙式
工作液桶容量	50 L
外置过滤水箱（选配）	80L
