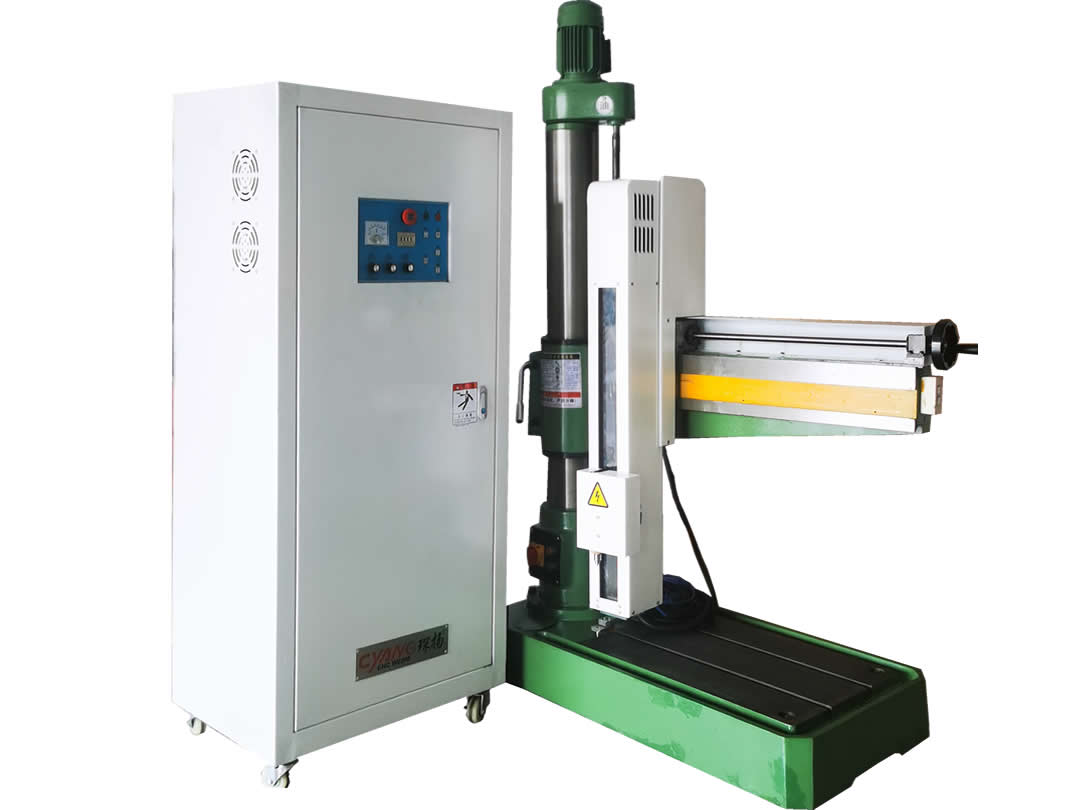

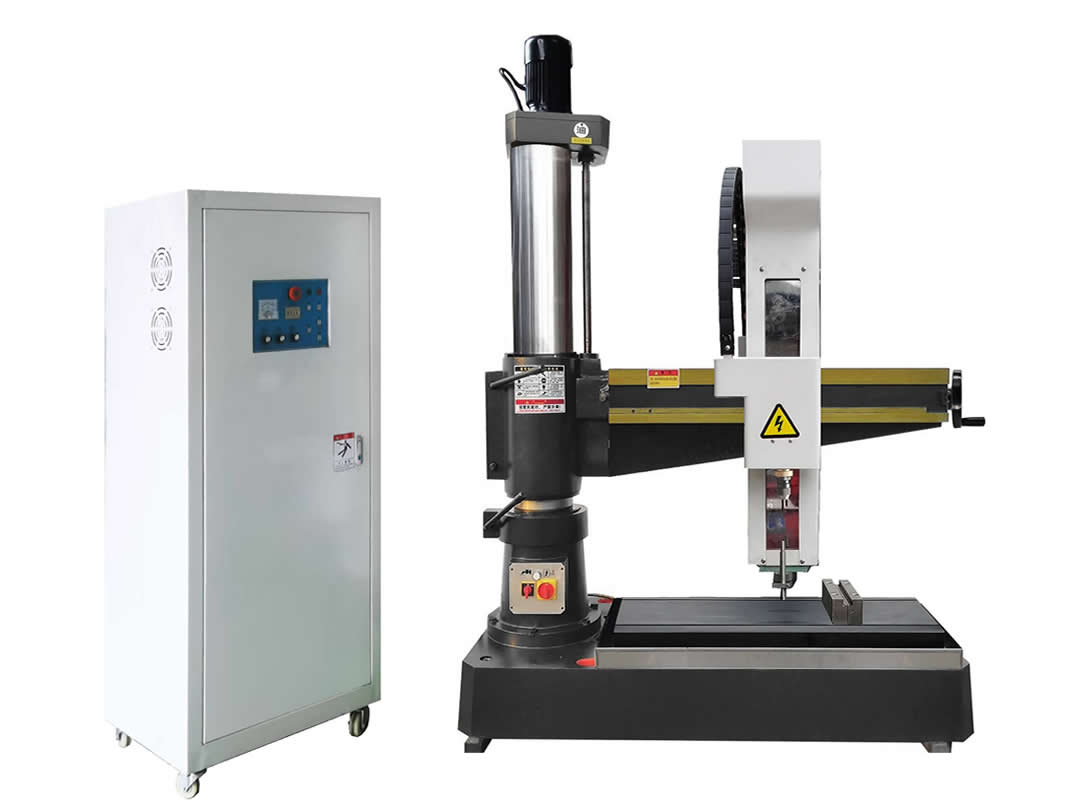

万向摇臂电火花高速穿孔机
发布时间:2020-01-07浏览次数:519

主要功能和用途:

 该机床结构精巧,机动性强,是因地制宜,用途广泛的万向摇臂放电穿孔机床;

 本机床为适应不同工作物的多变性,可加工於超硬金属或已热处理的硬化不规则或球形的工件钻孔、螺丝攻削的清除等;

 可钻直径0.5--5.0mm精密孔, 钻孔深度可达电极直径的100倍;

  机床配有进口小流量高压水泵、高速脉冲电源,稳定性好,加工速度快,电极损耗小等特点。

  能加工不锈钢、淬火钢、硬质合金、铜、铝等各种导电材料;

能直接从斜面,曲面穿入,黄红铜电极皆可;

直接使用自来水作工作液,成本低,无污染,无公害,符合环保要求;

● 采用高压水泵,工作噪音低,使用寿命长,使加工更稳定。

配置自适应脉冲电源技术,独特的快速SML回路,電極消耗低,加工表面平滑无毛边。

电极旋转采用同步带传动式旋转头,体积小、噪音低。

机床参数DK703Y-1000
摇臂左右行程680 mm
摇臂上下行程780 mm
工作液槽尺寸1220×605×20mm
工作台尺寸1290×645mm
电极直径Φ0.3-Φ5.0mm
最大工件尺寸1200×600×1000mm
工件放置高度1000mm
最大工件重量2000kg
最大加工深度400mm
主轴头辅助行程270mm
主轴伺服行程300mm
导向器与工作台最大距离50-980mm
电极最大长度500mm
工作液最大压力7Mpa
工作液过滤方式浅隙式过滤
最大穿孔速度10-60mm/min
水箱容积20Liters
主机尺寸 (长×宽×高)1400×711×1900mm
控制箱尺寸(长×宽×高)800×480×1550mm
包装箱尺寸1650×950×2200mm
机床占地面积2000×1500mm
机床总重量980mm
电源配置
标准电源380V±10%/50Hz/4KVA
其它电压200V-480V
环境条件15-30℃/40-80%
机床功率4.5kw
水泵额定工作压力7Mpa,流量2.1-2.5L/min, 功率0.37-0.5kw
控制系统
最大加工電流30A
加工材料不锈钢、淬火钢、硬质合金、铜、铝等
工作液自来水/皂化液
NC控制轴Z伺服跟踪控制
XY轴控制手动
坐标模式相对坐标/绝对坐标
尺寸单位公制-英制
最小设定尺寸0.005
最大设定尺寸±999.995
